SEILZUGSENSOREN
SL001250-MH16-613-MU-i-GS55
Gewichtsarmer Seilzugsensor der Basic Serie mit einer Messlänge bis zu 5 m und analogem Signalausgang
Low-Cost-Ausführung
Gewichtsarme und flache Bauform
Kupplungsfreier Anbau der Drehgeber
Kunststoffummantelte Messseile
Baumaschine
Automation
Medizin
Agrar
Energie
EMPFOHLEN FÜR FOLGENDE
ANWENDUNGSBEREICHE
BASIC
0–1,25 m
|
Messbereich
_edited_edited.png)
SEILZUGSENSOREN
SL001250-MH16-613-MU-i-GS55
Seiten-Ansicht links
Rückansicht
Front-Ansicht
Maßangaben
Die Bauform ist je nach Ausführung abhängig von der Messlänge und wird mit Maß A und B definiert.
Gewicht
80 g
Maß – A
Maß – B
Trommelumfang
150 mm
70 mm
55 mm
Gehäusemaß
55 x 55 mm

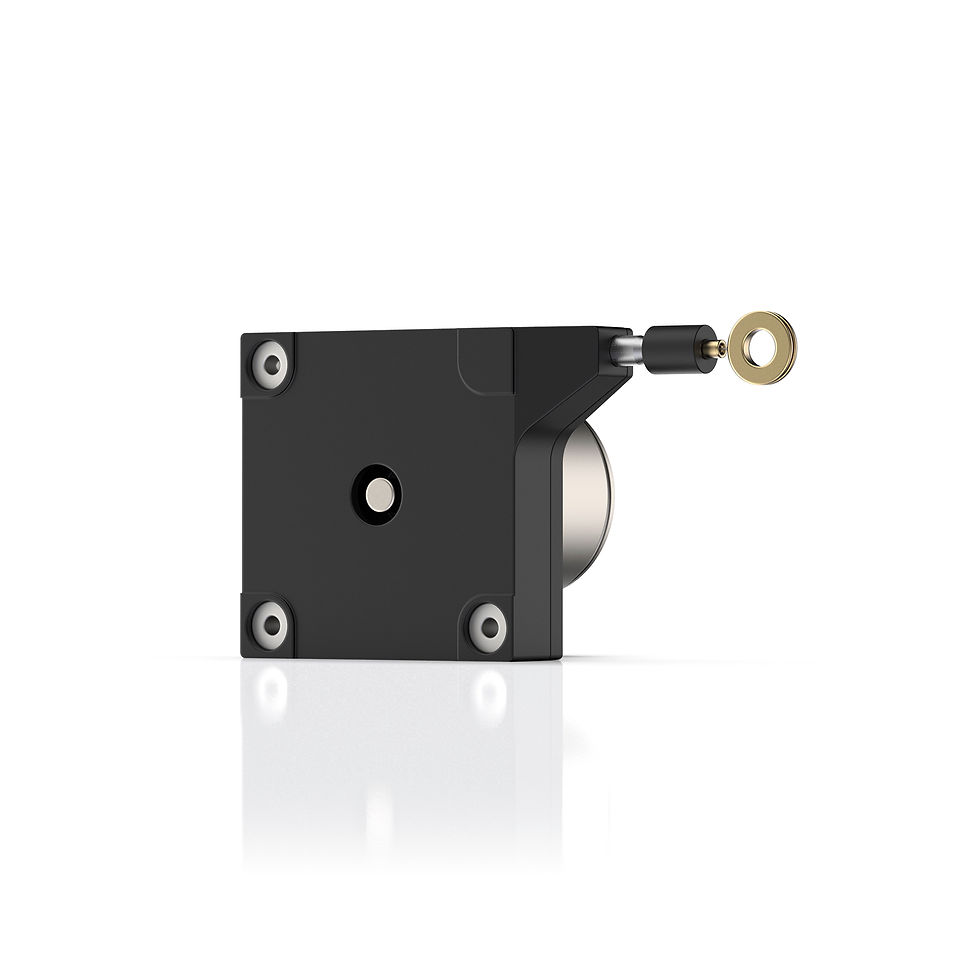

Produktansicht
Mechanische Daten
1,25 Meter
Messlänge
Kunststoff, Noryl
Gehäusematerial
Gewicht
IP50
Gehäuseschutzart
1.4401
Messteilmaterial
150 mm
Trommelumfang
1–1,4 N
Federrückzugskraft
36,5 mm
Drehwinkel max.
6 m/s
Abzugsgeschwindigkeit
0,45 mm
Messteil
36,5 mm
Umdrehungen max.
10 m/s²
Beschleunigung
0,01 %
Reproduzierbarkeit
0,05 %
Hysterese
–30° C bis +70° C
Temperaturbereich
bis zu 1 Mio. Lastwechselzyklen
Lebensdauer
±0,01 %
Linearität
5934Z05
Artikel-Stamm-Nummer
Details zum Encoder
Zulassung
Technische Details
DREHGEBER
Agenda
09:30
03 Jul
Use this space to promote the business, its products or its services.
HART-COAT®
Oberflächenveredelung
HART-COAT® ist ein Beschichtungsverfahren zur funktionellen Veredelung von Aluminium und bewirkt einen hervorragenden Schutz gegen Verschleiß und Korrosion.
V4A
V4A steht für CrNiMo-Stahl
Edelstahl ist widerstandsfähiger gegen Korrosion und weist gute Beständigkeit gegenüber chlorhaltigen Medien und nicht oxidierenden Säuren auf.
Seil-Beschaffenheit
Kunststoffummantelung
Das kunststoffummantelte Edelstahlseil weist eine sehr glatte Oberfläche auf und ist somit besonders schmutzabweisend.
Seilstärke
Variable Seildurchmesser
Mit kleinen Seildurchmessern werden kompakte Gehäuse realisiert. Stärkere Messseile sind robuster gegen äußere Einflüsse. Bitte beachten Sie, dass der Seildurchmesser die Bauform der Mechanik beeinflusst.
ATEX / IECEx
Maximale Funktionssicherheit in explosionsgefährdeter Umgebung
ATEX und IECEx Zertifizierung erfüllt alle relevanten Anforderung in der Öl- und Gasindustrie
ATEX ist ein weit verbreitetes Synonym für die ATEX-Leitlinien der Europäischen Union
IECEx ist ein internationales Verfahren zur Zertifizierung von elektrischen Geräten, die in Gefahrenbereichen eingesetzt werden (Ex-Geräte)
Seewasserschutzlackierung
Langlebige Einsatzbereitschaft in salzwasserhaltiger Umgebung
zusätzliche Schutzlackierung sind besonders wichtig, sobald die Geräte ständiger Belastung durch Salzwasser ausgesetzt sind
bietet somit einen umfassenden Korrosionsschutz
zusätzlich wird das Gerät vor Kratzern und Staub geschützt
veringert die Instandhaltungszyklen
weitere Optionen
Doppelumlenkrolle
Doppelumlenkrolle für Messobjekte mit Richtungswechsel des Seilabzuges
UMLENKROLLEN
Umlenkrolle
Umlenkrolle für geradlinigen Seilabzug zur Seileinhängung
UMLENKROLLEN
Druckluftvorsatz
Druckluftvorsatz zur Vermeidung von Staub- und Schmutzeintrag
VORSÄTZE
Bürstenvorsatz
Bürstenvorsatz für extrem staubige und verzunderte Umweltverhältnisse
VORSÄTZE
Seilaustritt
Seilaustritt mit faltenbalggeführter Stahlspitze als Eis- und Schmutzabstreifer
VORSÄTZE
Kugelgelenk
Kugelgelenk verhindert das Abknicken des Messseils
SEILEINHÄNGUNGEN
Seilängenhängungen
Seileinhängungen für unterschiedliche Befestigungsmöglichkeiten
SEILEINHÄNGUNGEN
Mit dem umfangreichen Zubehör lässt sich nahezu jede Längenmessaufgabe problemlos lösen. Auch unter schwierigsten Einsatz- und Umweltbedingungen. Messgetriebe mit Aufnahmeflansch sind passend zu allen handelsüblichen Encodersystemen ausführbar.
Gerne beraten wir Sie, über individuelle Möglichkeiten bei unserem Seilzug-Zubehör.
