MH1023-II-MU-i
Redundanter Drehgeber mit Sinus- und Cosinus-Ausgängen
Der MH1023-II-MU-i kombiniert eine redundante magnetische Singleturn-Messung mit zwei 4–20-mA-Ausgängen mit Sinus- und Cosinus-Kennlinie. Das Aluminiumgehäuse mit 60 mm Durchmesser bietet Schutzart IP65; die rückseitige Folientastatur ermöglicht die Signalprogrammierung. Die DNV-Zulassung bezieht sich auf eine kundenspezifische, kundenexklusive Ausführung dieses Modells und ist keine allgemein verfügbare Serienoption.
Redundantes magnetisches Messsystem
Zwei Stromausgänge mit Sinus- und Cosinus-Kennlinie
DNV-Zulassung für eine kundenexklusive Ausführung
Technische
Eigenschaften
Singleturn/Multiturn:
Singleturn
Maximale Umdrehungen:
max. 1
Signalausgang:
2x 4–20 mA, sin-, cos-Kennlinie
Gehäusedurchmesser:
60 mm
Add a Title
Add a Title
Messsystem & Funktion
Singleturn/Multiturn
Singleturn
Add a Title
Messsystem
magnetisch, Hallsensor
Add a Title
Ausführung
redundant
Add a Title
Maximaler Drehwinkel
max. 360°
Add a Title
Maximale Umdrehungen
max. 1
Add a Title
Genauigkeit typisch
±0,1 %
Add a Title
Auflösung
14 bit / 360°
Add a Title
Add a Title
Add a Title

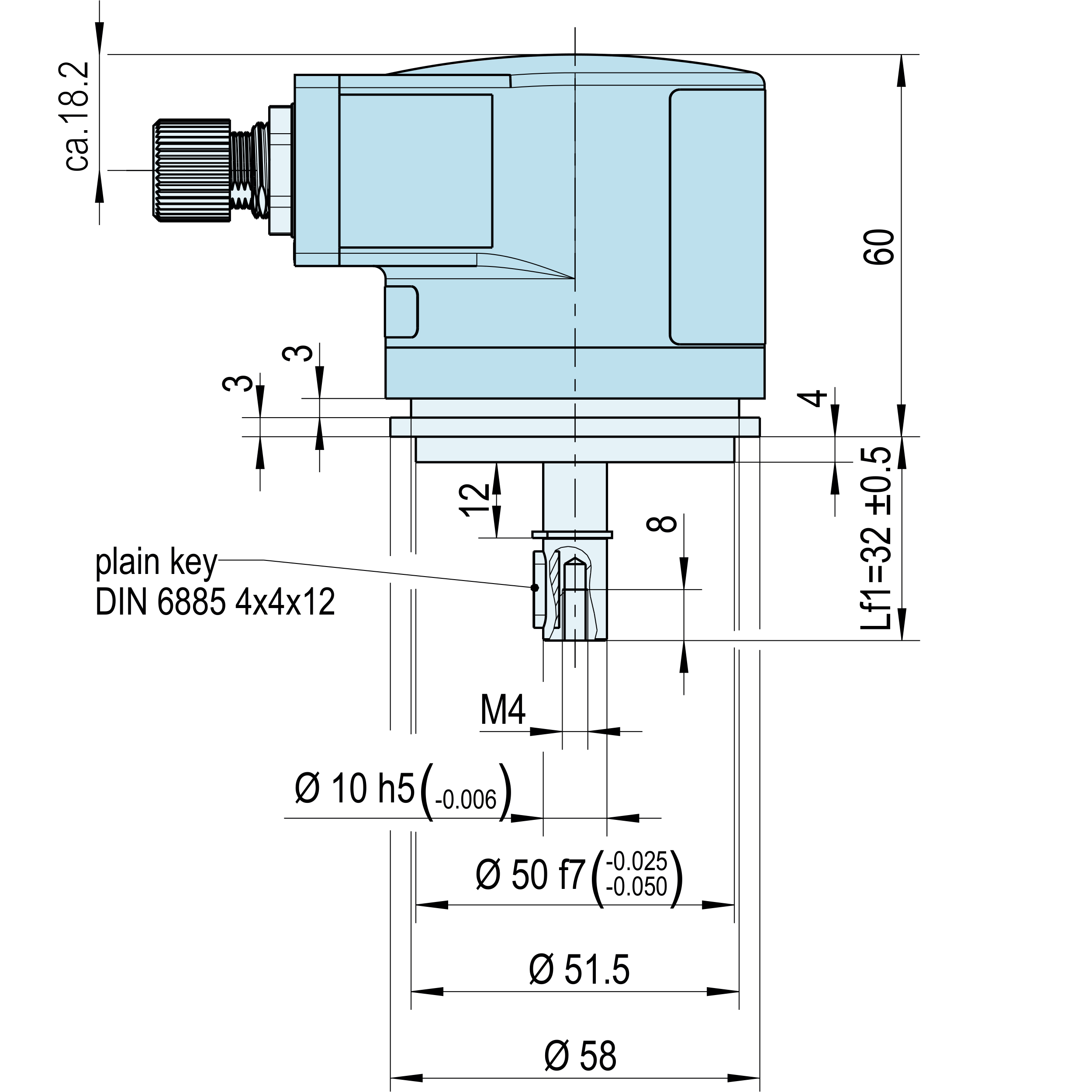

Mechanik & Gehäuse
Gehäuse
Synchrogröße 23
Add a Title
Gehäusedurchmesser
60 mm
Add a Title
Gehäusematerial
Alu
Add a Title
Gehäuselänge
ca. 67 mm
Add a Title
Gewicht
390 g
Add a Title
Wellendurchmesser
10 mm
Add a Title
Wellenlagerung
Doppelkugellager
Add a Title
Wellenmaterial
Edelstahl
Add a Title

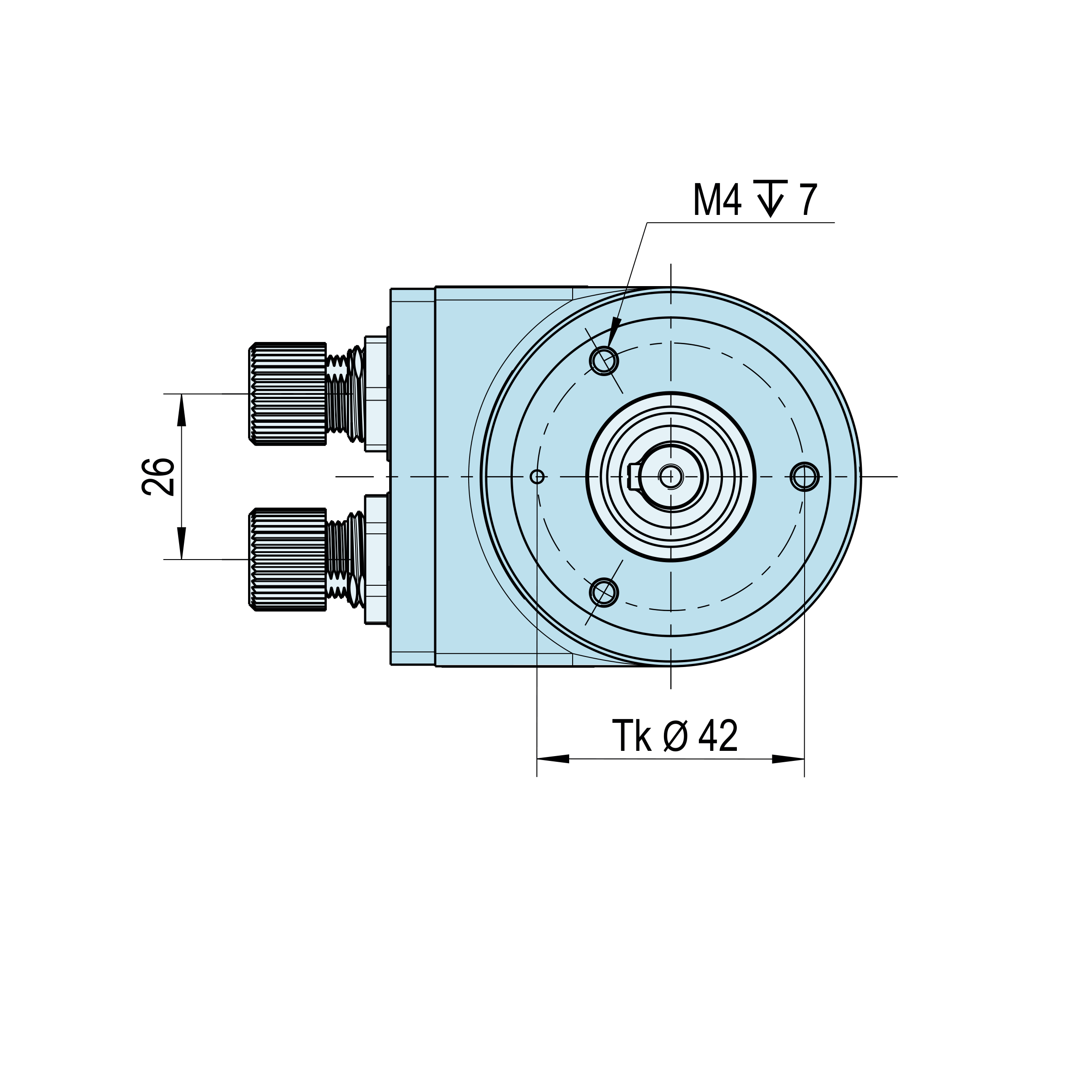

Befestigung
3x M4 oderKlammerbefestigung
Add a Title
Add a Title
Add a Title
Elektrische Eigenschaften
Signalausgang
2x 4–20 mA, sin-, cos-Kennlinie
Add a Title
Anschlussart
2x Stecker
Add a Title
Speisung
18–33 V DC
Add a Title
Stromaufnahme
<80 mA
Add a Title
Bürde
600 Ω
Add a Title
Add a Title
Add a Title
Umwelt & Robustheit
Schutzart
IP65
Add a Title
Schock
50 g, 6 ms
Add a Title
Vibration
4 g Sinus, 5–100 Hz
Add a Title
Temperaturbereich
–30 °C bis +70 °C
Add a Title
Temperaturkoeffizient
0,1° / 10 K
Add a Title
EMV
ISO 13766-1/-2, EN 61000-6-2/-4
Add a Title
Add a Title
Add a Title
Funktionale Sicherheit & Zulassungen
Sicherheit / Zulassung
Zulassung: DNV-Zulassung für eine kundenspezifische, kundenexklusive Ausführung.
Add a Title
DB FS-G-II-i EN
Datenblatt | EN
TEST
TEST
Add a Title
Add a Title
empfohlene
Anwendungsbereiche
Agrar
Schiene
Baumaschine
Logistik
Mining
Industrie
Seilzugmechaniken
