MH1023-MU-Ex-ATEX
Eigensicherer Singleturn-Drehgeber mit ATEX-Zulassung
Der MH1023-MU-Ex-ATEX ist ein magnetischer Singleturn-Drehgeber für Winkelmessaufgaben in explosionsgefährdeten Bereichen. Die ATEX-Ausführung überträgt ihre Messwerte über einen eigensicheren 4–20-mA-Ausgang in 2-Leitertechnik. Eine rückseitige Folientastatur ermöglicht die Anpassung des Winkelmessbereichs. Das Aluminiumgehäuse mit 60 mm Durchmesser und Schutzart IP66 verbindet die Messfunktion mit einer robusten mechanischen Ausführung.
ATEX-Ausführung für explosionsgefährdete Bereiche
Eigensicherer 4–20-mA-Ausgang in 2-Leitertechnik
Winkelmessbereich über Folientastatur einstellbar
Technische
Eigenschaften
Singleturn/Multiturn:
Singleturn
Maximale Umdrehungen:
max. 1
Signalausgang:
4–20 mA
Gehäusedurchmesser:
60 mm
Add a Title
Add a Title
Messsystem & Funktion
Singleturn/Multiturn
Singleturn
Add a Title
Messsystem
magnetisch, Hallsensor
Add a Title
Ausführung
einfach, optional zweikanalig, 2-Leitertechnik
Add a Title
Maximaler Drehwinkel
max. 360°
Add a Title
Maximale Umdrehungen
max. 1
Add a Title
Genauigkeit typisch
<±0,2 %
Add a Title
Auflösung
12 bit, 14 bit
Add a Title
Add a Title
Add a Title

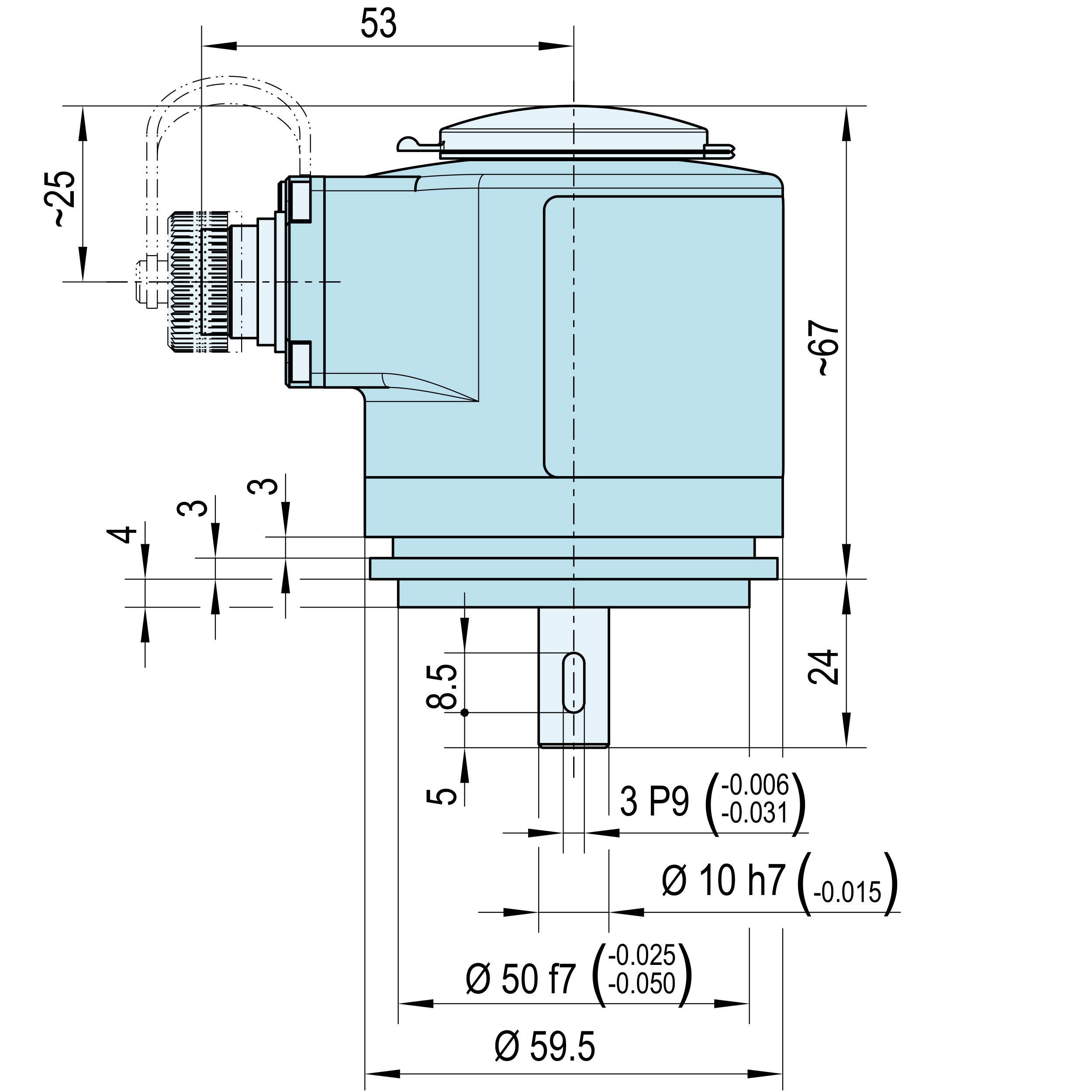

Mechanik & Gehäuse
Gehäuse
Synchrogröße 23
Add a Title
Gehäusedurchmesser
60 mm
Add a Title
Gehäusematerial
Alu / optional Edelstahl
Add a Title
Gehäuselänge
ca. 34 mm
Add a Title
Gewicht
350 g
Add a Title
Wellendurchmesser
10 mm
Add a Title
Wellenlagerung
Doppelkugellager
Add a Title
Wellenmaterial
Edelstahl
Add a Title

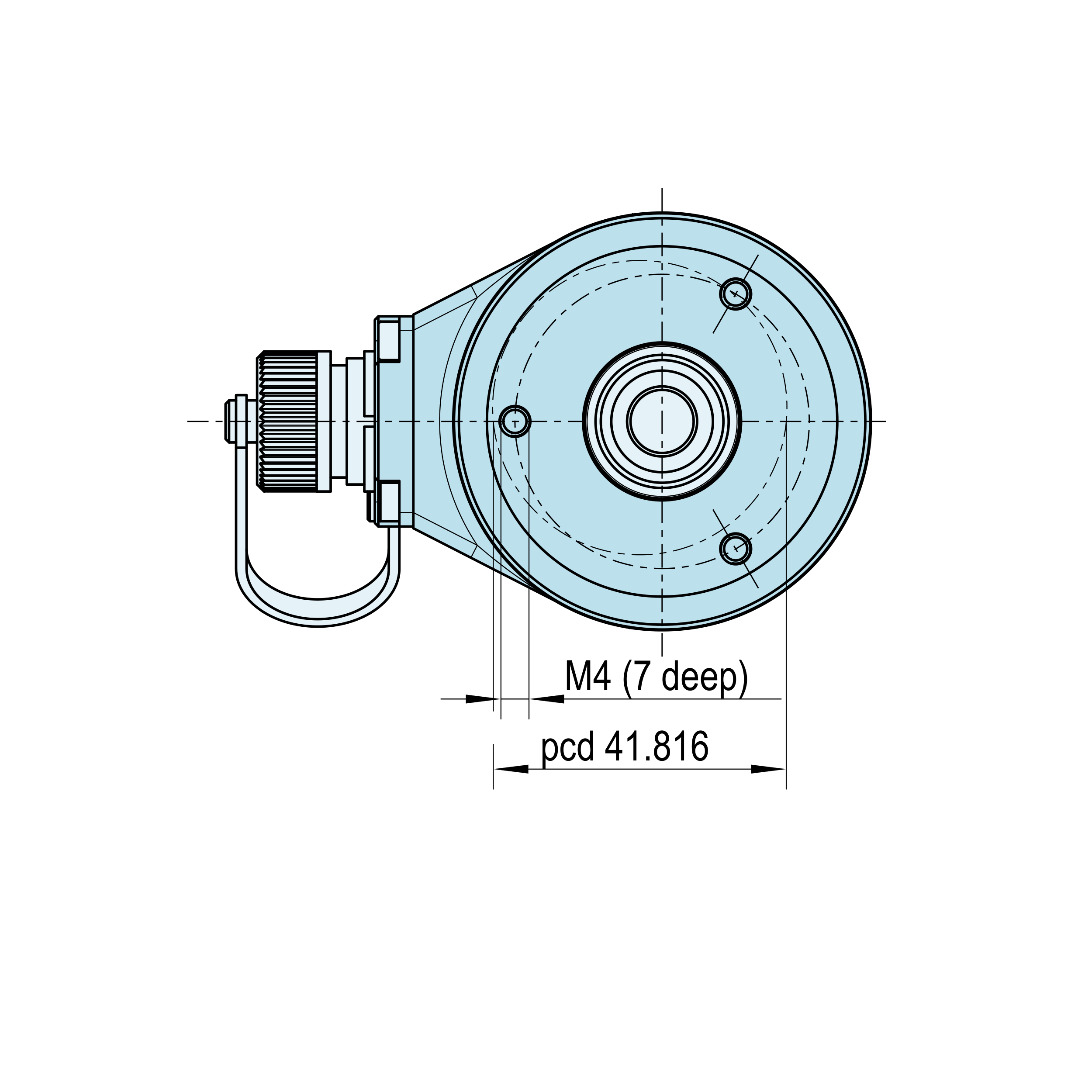

Befestigung
3x M4 oder Klammerbefestigung
Add a Title
Add a Title
Add a Title
Elektrische Eigenschaften
Signalausgang
4–20 mA
Add a Title
Anschlussart
Stecker / optional Kabel
Add a Title
Speisung
8–26 V DC, eigensicher
Add a Title
Stromaufnahme
4–22 mA
Add a Title
Bürde
600 Ω
Add a Title
Signalausgang – Zusatz
eigensicher
Add a Title
Add a Title
Add a Title
Umwelt & Robustheit
Schutzart
IP66
Add a Title
Schock
50 g, 6 ms
Add a Title
Vibration
10 g Sinus, 5–200 Hz
Add a Title
Temperaturbereich
T6: –30 bis +60 °C, T4: –30 bis +80 °C
Add a Title
Temperaturkoeffizient
0,1° / 10 K
Add a Title
EMV
ISO 13766-1/-2, EN 61000-6-2/-4
Add a Title
Add a Title
Add a Title
Funktionale Sicherheit & Zulassungen
Sicherheit / Zulassung
Besonderheiten: Atex-Zulassung
Add a Title
DB FS-G-II-i EN
Datenblatt | EN
TEST
TEST
Add a Title
Add a Title
empfohlene
Anwendungsbereiche
Schiff
Schiene
Baumaschine
Logistik
Medizin
Industrie
Seilzugmechaniken
Geberintegration & Signaltechnik
Add a Title
Add a Title
Add a Title
Geberaufnahme mit Kupplung
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Individuell konfigurierbar
Optionen & Zubehör
Die hier aufgeführten Optionen zeigen nur einen Auszug der vielfältigen Konfigurationsmöglichkeiten. FSG entwickelt seit Jahrzehnten kundenspezifische Sensorlösungen für unterschiedlichste Anwendungen. Wenn Sie eine spezielle Anforderung haben oder die gewünschte Option nicht finden, sprechen Sie uns gerne an – gemeinsam realisieren wir die optimale Lösung für Ihre Anwendung.
