MH613-MU-u
Programmierbarer Singleturn-Drehgeber mit Spannungsausgang
Der MH613-MU-u kombiniert ein berührungsloses magnetisches Messsystem mit einer kompakten, robusten Bauform. Als Singleturn-Drehgeber erfasst er Winkel innerhalb von einer Umdrehung und stellt ein Ausgangssignal von 0–10 V bereit. Über die rückseitige Folientastatur lässt sich das Signal an die Messaufgabe anpassen. Das Aluminiumgehäuse mit 36,5 mm Durchmesser bietet Schutzart IP65.
Singleturn-Winkelmessung über einer Umdrehung
Ausgangssignal 0–10 V
Einfache Signalprogrammierung über Folientastatur
Technische
Eigenschaften
Singleturn/Multiturn:
Singleturn
Maximale Umdrehungen:
max. 1
Signalausgang:
0–10 V, programmierbar
Gehäusedurchmesser:
36,5 mm
Add a Title
Add a Title
Messsystem & Funktion
Singleturn/Multiturn
Singleturn
Add a Title
Messsystem
magnetisch, Hallsensor
Add a Title
Ausführung
einfach
Add a Title
Maximaler Drehwinkel
max. 360°
Add a Title
Maximale Umdrehungen
max. 1
Add a Title
Genauigkeit typisch
±0,1 %
Add a Title
Auflösung
14 bit
Add a Title
Add a Title
Add a Title

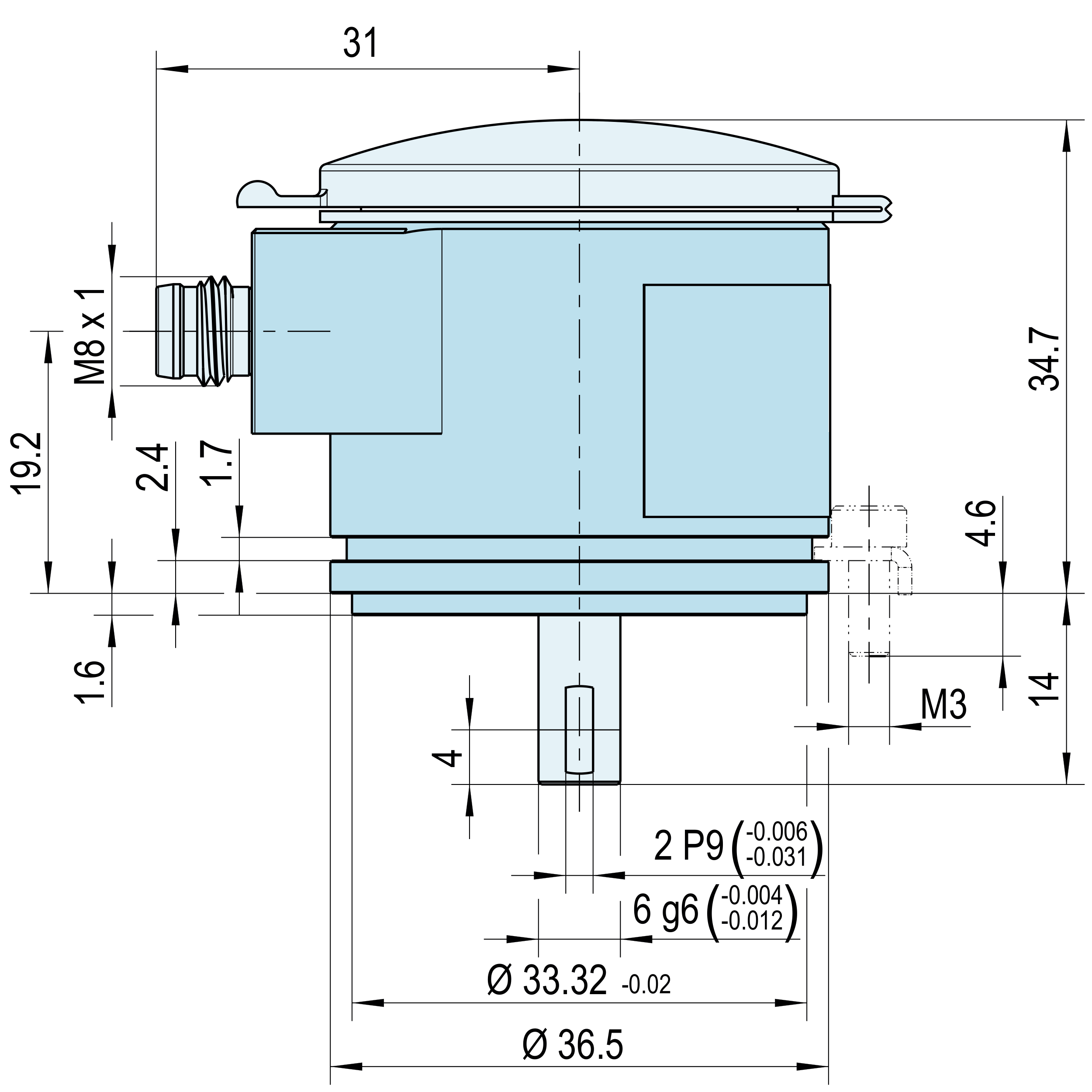

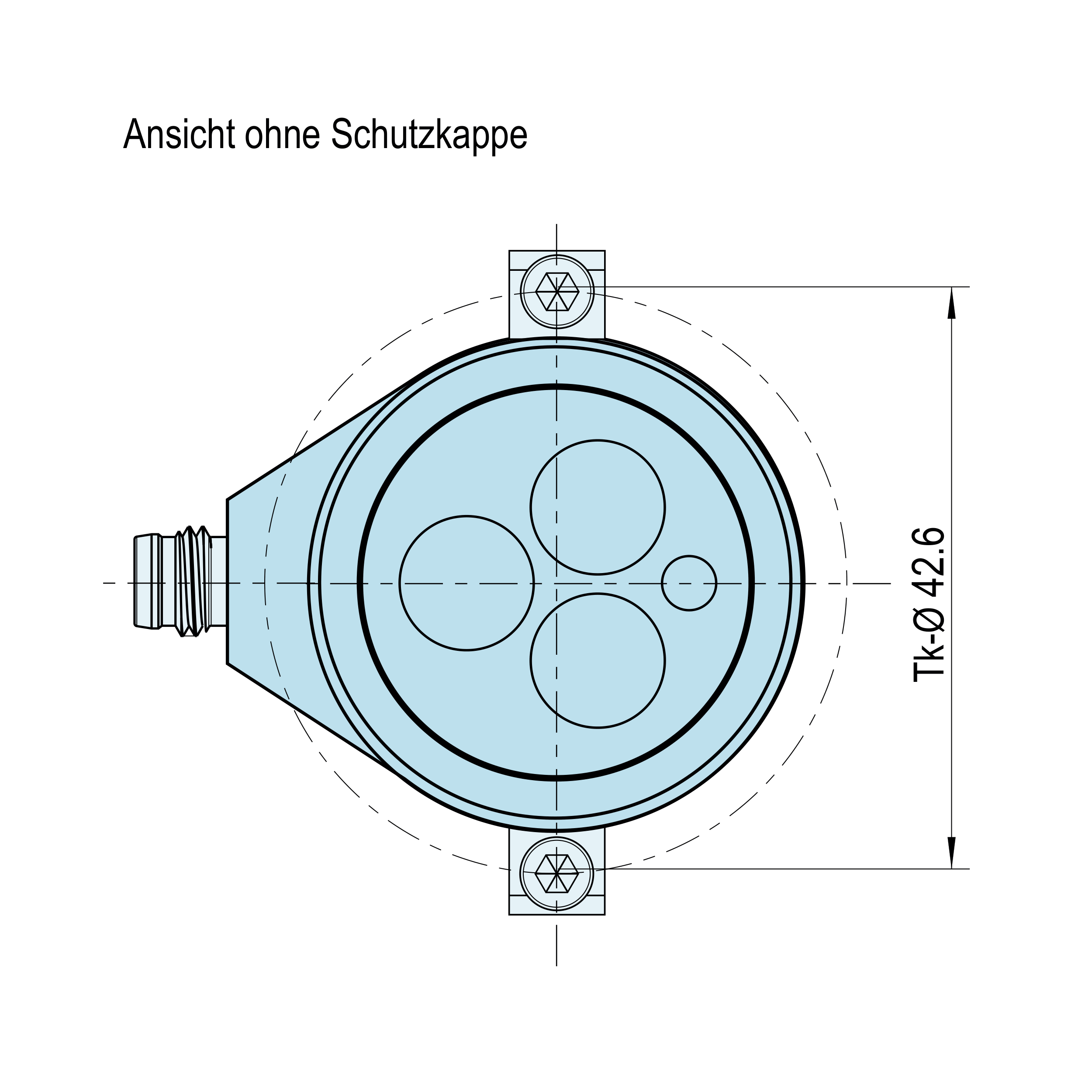

Mechanik & Gehäuse
Gehäuse
Synchrogröße 13
Add a Title
Gehäusedurchmesser
36,5 mm
Add a Title
Gehäusematerial
Aluminium
Add a Title
Gehäuselänge
ca. 37 mm
Add a Title
Gewicht
100 g
Add a Title
Wellendurchmesser
6 mm
Add a Title
Wellenlagerung
Kugellager
Add a Title
Wellenmaterial
Edelstahl
Add a Title
Befestigung
Klammern / Gewinde
Add a Title
Add a Title
Add a Title
Elektrische Eigenschaften
Signalausgang
0–10 V, programmierbar
Add a Title
Anschlussart
Stecker / Kabel / Lötanschluss
Add a Title
Speisung
18–33 V DC
Add a Title
Stromaufnahme
<50 mA
Add a Title
Bürde
min. 10 kΩ
Add a Title
Add a Title
Add a Title
Umwelt & Robustheit
Schutzart
IP65
Add a Title
Schock
50 g, 6 ms
Add a Title
Vibration
4 g Sinus, 5–100 Hz
Add a Title
Temperaturbereich
–30 °C bis +70 °C
Add a Title
Temperaturkoeffizient
0,1° / 10 K
Add a Title
EMV
ISO 13766-1/-2, EN 61000-6-2/-4
Add a Title
DB FS-G-II-i EN
Datenblatt | EN
TEST
TEST
Add a Title
Add a Title
empfohlene
Anwendungsbereiche
Schiff
Schiene
Automation
Logistik
Medizin
Transport
Seilzugmechaniken
