MH620-II-CAN-Z
Redundanter CANopen-Drehgeber mit Skala und Zeiger
Der MH620-II-CAN-Z ist ein redundanter Singleturn-Drehgeber für die berührungslose magnetische Winkelmessung. Er verfügt über zwei CANopen-Schnittstellen und ein eloxiertes Aluminiumgehäuse mit 50,8 mm Durchmesser in Schutzart IP65. Skala und Zeiger ermöglichen zusätzlich das direkte Ablesen der Winkelstellung am Gerät. Damit verbindet die kompakte Bauform eine robuste Ausführung mit einer auf die Messaufgabe abgestimmten Signalausgabe.
Redundantes magnetisches Messsystem
Galvanische Trennung zwischen Versorgung und Signalausgabe
Winkelstellung direkt über Skala und Zeiger ablesbar
Technische
Eigenschaften
Singleturn/Multiturn:
Singleturn
Maximale Umdrehungen:
max. 1
Signalausgang:
2x CAN-Bus
Gehäusedurchmesser:
50,8 mm
Add a Title
Add a Title
Messsystem & Funktion
Singleturn/Multiturn
Singleturn
Add a Title
Messsystem
magnetisch, Hallsensor
Add a Title
Ausführung
redundant
Add a Title
Maximaler Drehwinkel
max. 360°
Add a Title
Maximale Umdrehungen
max. 1
Add a Title
Genauigkeit typisch
±0,2 %
Add a Title
Auflösung
14 bit
Add a Title
Add a Title
Add a Title

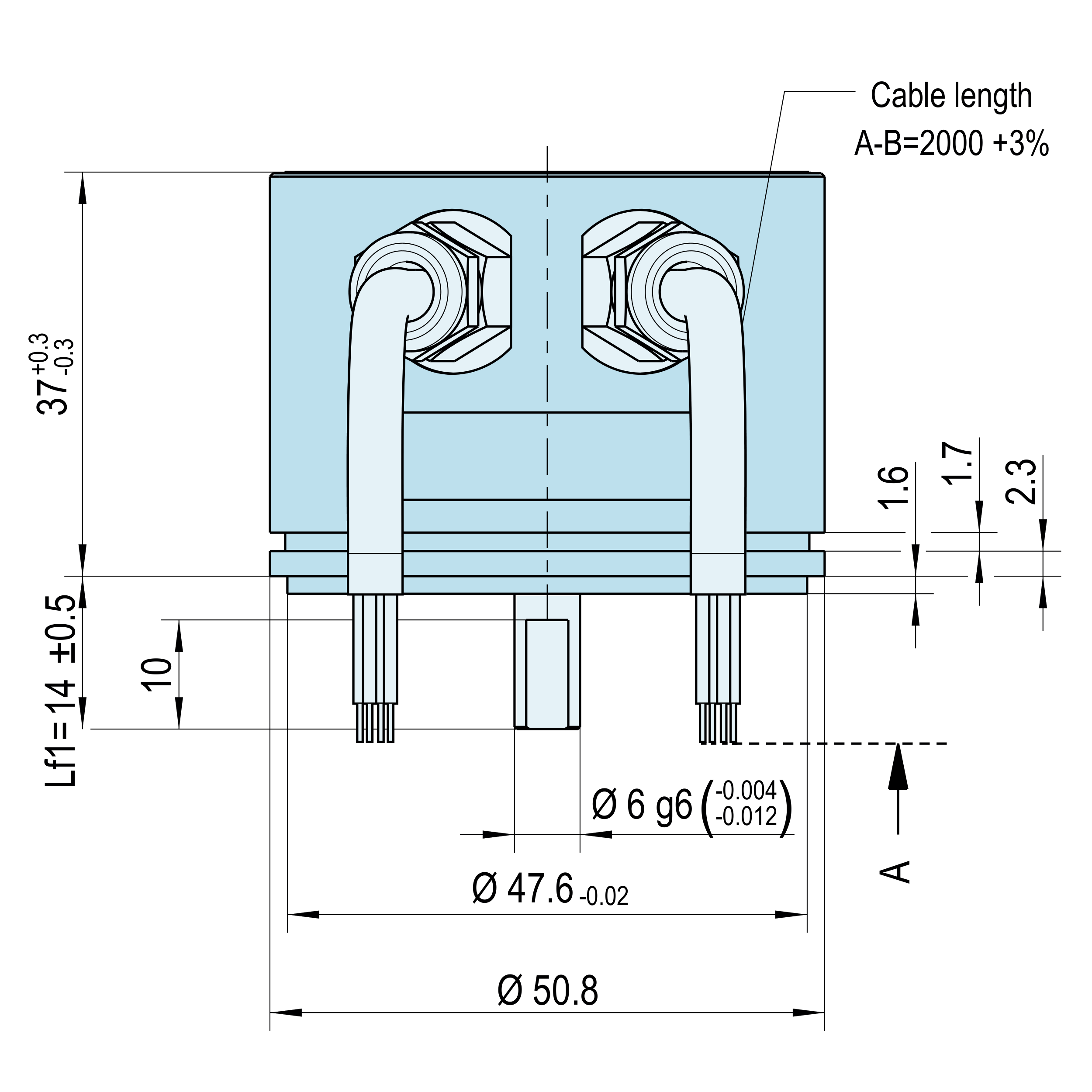

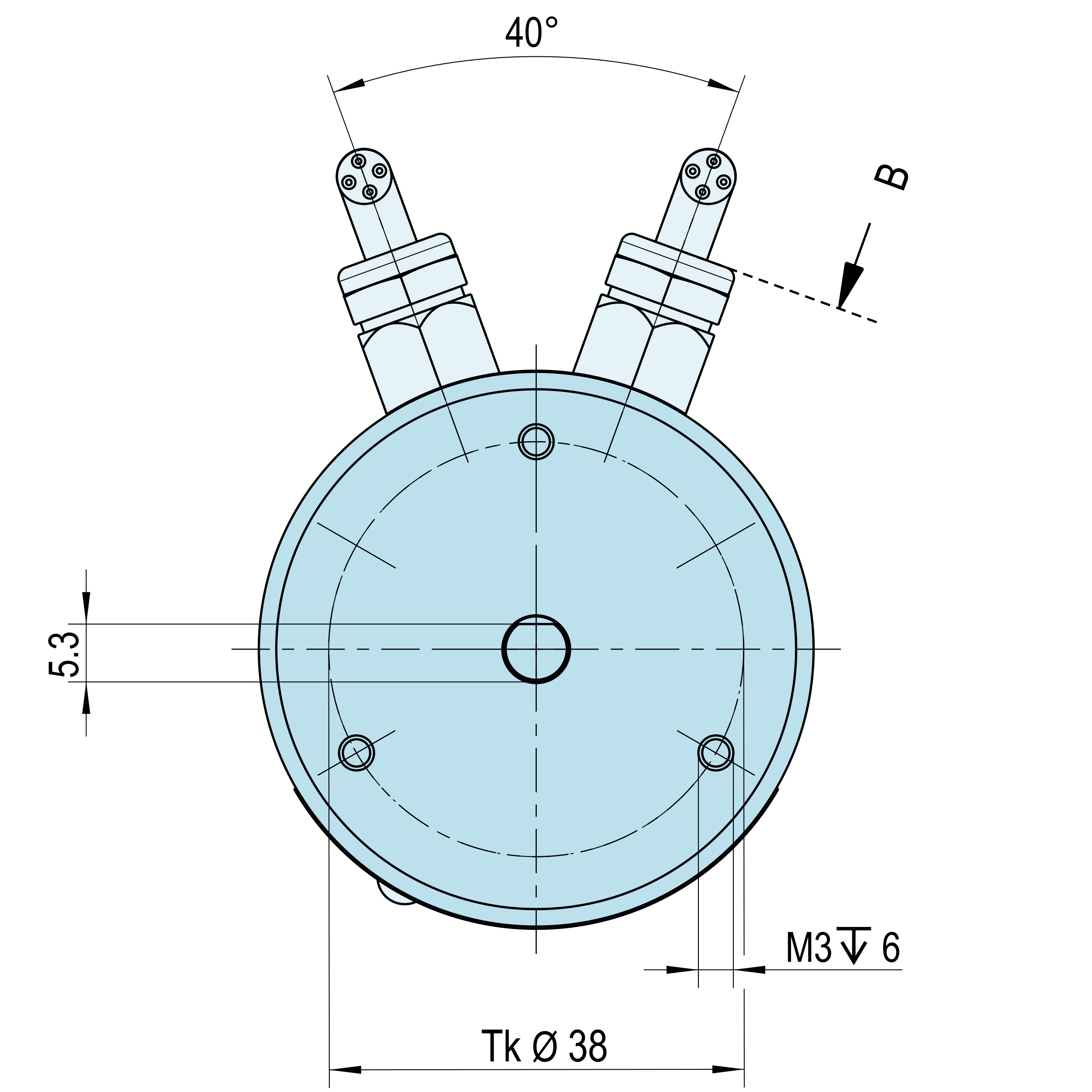

Mechanik & Gehäuse
Gehäuse
Synchrogröße 20
Add a Title
Gehäusedurchmesser
50,8 mm
Add a Title
Gehäusematerial
Alu, eloxiert
Add a Title
Gehäuselänge
ca. 34 mm
Add a Title
Gewicht
250 g
Add a Title
Wellendurchmesser
6 mm
Add a Title
Wellenlagerung
Kugellager
Add a Title
Wellenmaterial
Edelstahl
Add a Title
Befestigung
Klammern / Gewinde
Add a Title
Add a Title
Add a Title
Elektrische Eigenschaften
Signalausgang
2x CAN-Bus
Add a Title
Anschlussart
Kabel
Add a Title
Speisung
18–33 V DC
Add a Title
Stromaufnahme
<80 mA
Add a Title
Protokoll
2x CANopen
Add a Title
Add a Title
Add a Title
Umwelt & Robustheit
Schutzart
IP65
Add a Title
Schock
50 g, 6 ms
Add a Title
Vibration
4 g Sinus, 5–100 Hz
Add a Title
Temperaturbereich
–30 °C bis +80 °C
Add a Title
Temperaturkoeffizient
0,1° / 10 K
Add a Title
EMV
ISO 13766-1/-2, EN 61000-6-2/-4
Add a Title
Add a Title
Add a Title
Funktionale Sicherheit & Zulassungen
Sicherheit / Zulassung
Optional: DNV-Zulassung
Add a Title
DB FS-G-II-i EN
Datenblatt | EN
TEST
TEST
Add a Title
Add a Title
empfohlene
Anwendungsbereiche
Schiff
Schiene
Offshore
Logistik
Medizin
Automation
Seilzugmechaniken
Geberintegration & Signaltechnik
Add a Title
Add a Title
Add a Title
Geberaufnahme mit Kupplung
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Individuell konfigurierbar
Optionen & Zubehör
Die hier aufgeführten Optionen zeigen nur einen Auszug der vielfältigen Konfigurationsmöglichkeiten. FSG entwickelt seit Jahrzehnten kundenspezifische Sensorlösungen für unterschiedlichste Anwendungen. Wenn Sie eine spezielle Anforderung haben oder die gewünschte Option nicht finden, sprechen Sie uns gerne an – gemeinsam realisieren wir die optimale Lösung für Ihre Anwendung.
