MH620-II-i-CAN
Redundanter Drehgeber mit Stromausgängen und CANopen
Der MH620-II-i-CAN ist ein redundanter Singleturn-Drehgeber für die berührungslose magnetische Winkelmessung. Er verfügt über zwei 4–20-mA-Stromausgänge und zwei CANopen-Schnittstellen und ein eloxiertes Aluminiumgehäuse mit 50,8 mm Durchmesser in Schutzart IP66. Die galvanische Trennung zwischen Versorgung und Signalausgabe ergänzt das redundante Messkonzept. Damit verbindet die kompakte Bauform eine robuste Ausführung mit einer auf die Messaufgabe abgestimmten Signalausgabe.
Redundantes magnetisches Messsystem
Galvanische Trennung zwischen Versorgung und Signalausgabe
Kompaktes Aluminiumgehäuse in Schutzart IP66
Technische
Eigenschaften
Singleturn/Multiturn:
Singleturn
Maximale Umdrehungen:
max. 1
Signalausgang:
2x 4–20 mA + 2x CANopen
Gehäusedurchmesser:
50,8 mm
Add a Title
Add a Title
Messsystem & Funktion
Singleturn/Multiturn
Singleturn
Add a Title
Messsystem
magnetisch, Hallsensor
Add a Title
Ausführung
redundant
Add a Title
Maximaler Drehwinkel
max. 360°
Add a Title
Maximale Umdrehungen
max. 1
Add a Title
Genauigkeit typisch
< ±0,2 %
Add a Title
Auflösung
14 bit
Add a Title
Add a Title
Add a Title

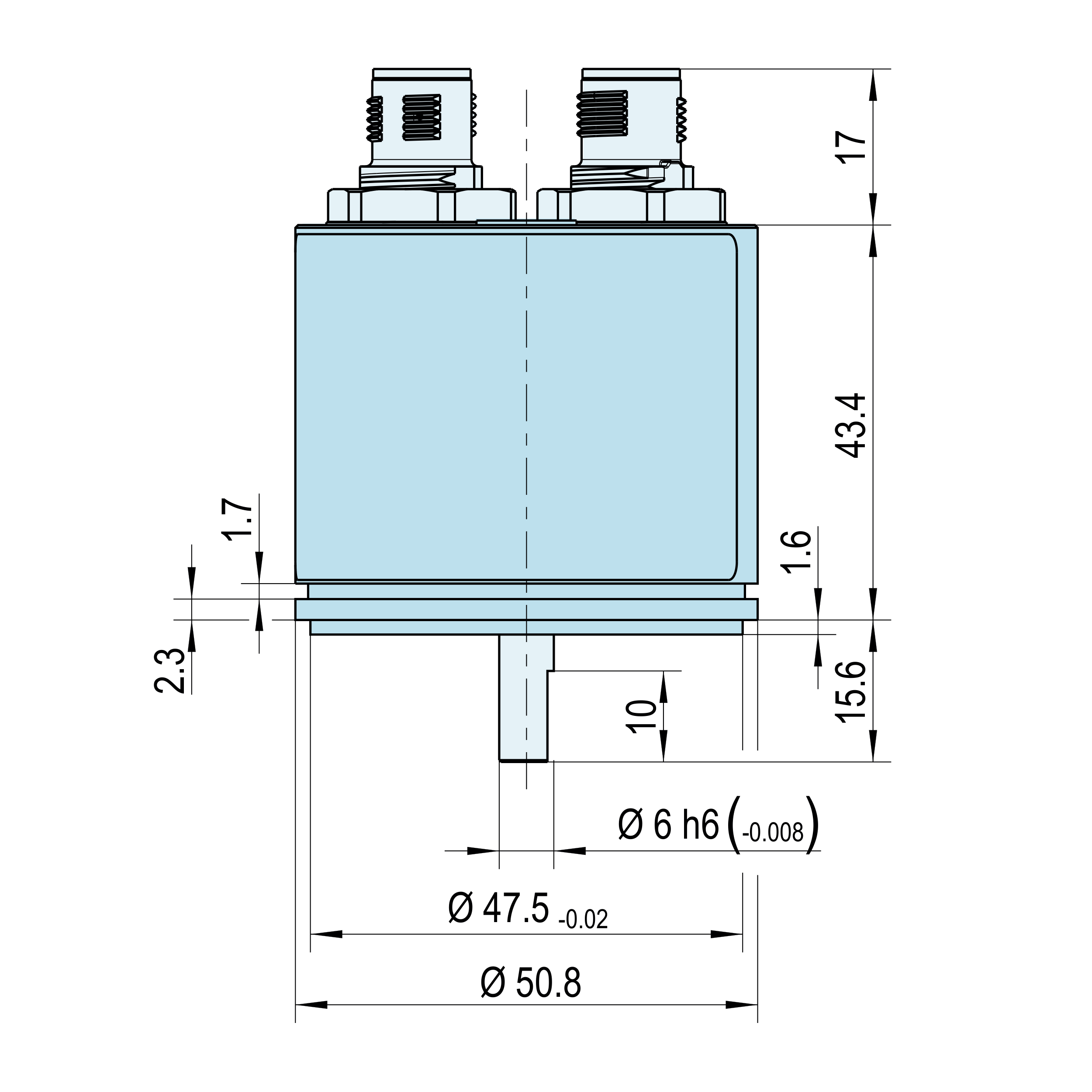

Mechanik & Gehäuse
Gehäuse
Synchrogröße 20
Add a Title
Gehäusedurchmesser
50,8 mm
Add a Title
Gehäusematerial
Alu, eloxiert
Add a Title
Gehäuselänge
ca. 34 mm
Add a Title
Gewicht
200 g
Add a Title
Wellendurchmesser
6 mm
Add a Title
Wellenlagerung
Kugellager
Add a Title
Wellenmaterial
Edelstahl
Add a Title
Befestigung
Klammern / Gewinde
Add a Title
Add a Title
Add a Title
Elektrische Eigenschaften
Signalausgang
2x 4–20 mA + 2x CANopen
Add a Title
Anschlussart
2x M12-Stecker
Add a Title
Speisung
18–33 V DC
Add a Title
Stromaufnahme
<80 mA
Add a Title
Bürde
600 Ω
Add a Title
Protokoll
CANopen
Add a Title
Add a Title
Add a Title
Umwelt & Robustheit
Schutzart
IP66
Add a Title
Schock
50 g, 6 ms
Add a Title
Vibration
4 g Sinus, 5–100 Hz
Add a Title
Temperaturbereich
–30 °C bis +80 °C
Add a Title
Temperaturkoeffizient
0,1° / 10 K
Add a Title
EMV
ISO 13766-1/-2, EN 61000-6-2/-4
Add a Title
DB FS-G-II-i EN
Datenblatt | EN
TEST
TEST
Add a Title
Add a Title
empfohlene
Anwendungsbereiche
Schiff
Schiene
Offshore
Logistik
Medizin
Automation
Seilzugmechaniken
Geberintegration & Signaltechnik
Add a Title
Add a Title
Add a Title
Geberaufnahme mit Kupplung
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Individuell konfigurierbar
Optionen & Zubehör
Die hier aufgeführten Optionen zeigen nur einen Auszug der vielfältigen Konfigurationsmöglichkeiten. FSG entwickelt seit Jahrzehnten kundenspezifische Sensorlösungen für unterschiedlichste Anwendungen. Wenn Sie eine spezielle Anforderung haben oder die gewünschte Option nicht finden, sprechen Sie uns gerne an – gemeinsam realisieren wir die optimale Lösung für Ihre Anwendung.
