MH64-II-CAN-GS60
Kompakter Multiturn-Drehgeber mit CANopen
Der MH64-II-CAN-GS60 verbindet ein redundantes Messsystem mit der kompakten Bauform der Serie MH-II-GS60. Als Multiturn-Drehgeber erfasst er Winkelpositionen über bis zu 64 Umdrehungen und überträgt die Messwerte über CANopen beziehungsweise CANopen Safety. Das eloxierte Aluminiumgehäuse mit 59,5 mm Durchmesser bietet Schutzart IP67. Die Baureihe wird als Standard-Drehgeber für Seilzugsensoren eingesetzt.
Multiturn-Messung über bis zu 64 Umdrehungen
Redundantes Messsystem im kompakten Gehäuse
Standard-Drehgeber für Seilzugsensoren
Technische
Eigenschaften
Singleturn/Multiturn:
Multiturn
Maximale Umdrehungen:
max. 64
Signalausgang:
CAN-Bus, einkanalig
Gehäusedurchmesser:
59,5 mm
Add a Title
Add a Title
Messsystem & Funktion
Singleturn/Multiturn
Multiturn
Add a Title
Messsystem
magnetisch, Hallsensor
Add a Title
Ausführung
redundant
Add a Title
Maximaler Drehwinkel
64x 360°
Add a Title
Maximale Umdrehungen
max. 64
Add a Title
Genauigkeit typisch
±0,2 %
Add a Title
Auflösung
14 bit
Add a Title
Add a Title
Add a Title

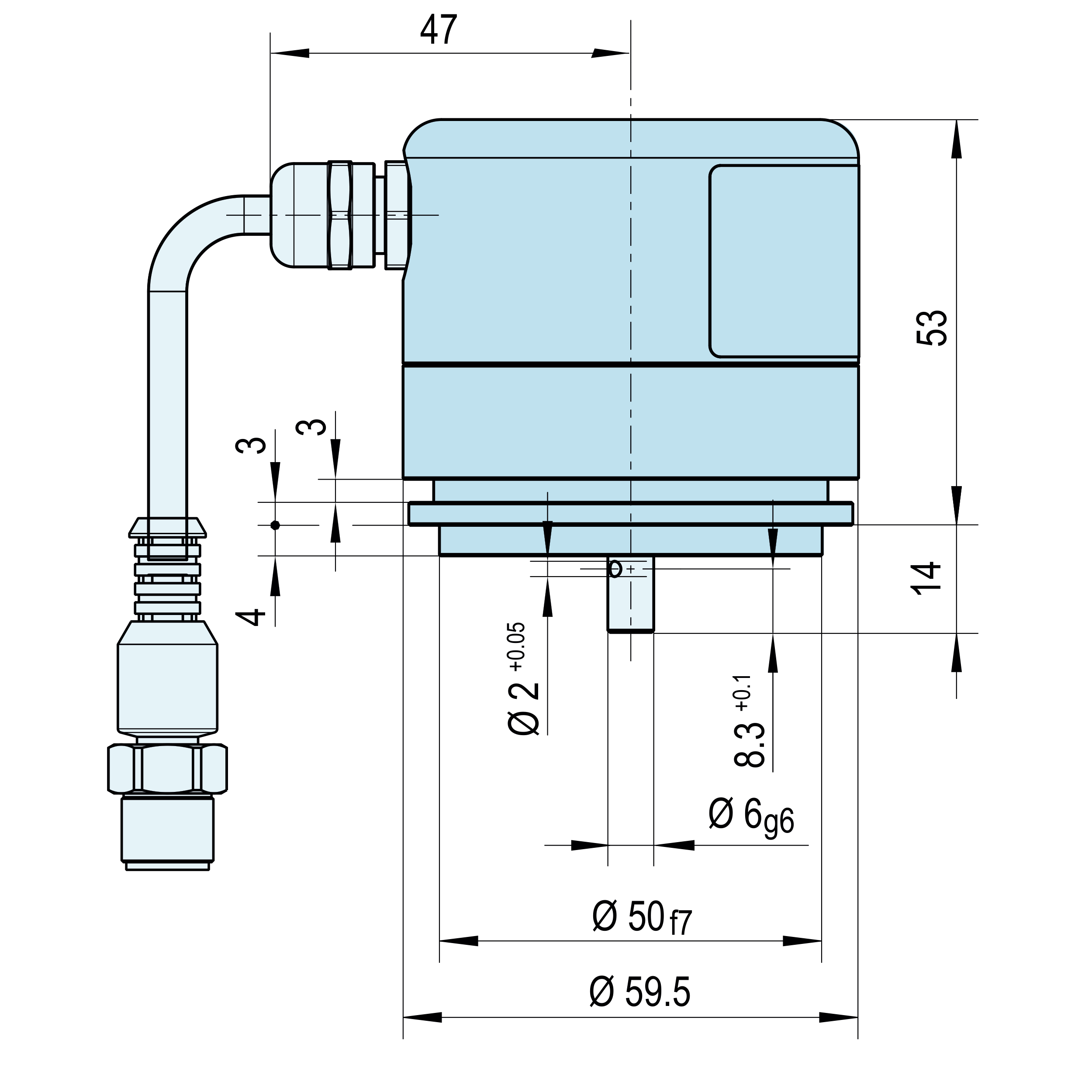

Mechanik & Gehäuse
Gehäuse
Synchrogröße 23
Add a Title
Gehäusedurchmesser
59,5 mm
Add a Title
Gehäusematerial
Alu, eloxiert
Add a Title
Gehäuselänge
ca. 42 mm
Add a Title
Gewicht
160 g
Add a Title
Wellendurchmesser
6 mm
Add a Title
Wellenlagerung
Kugellager
Add a Title
Wellenmaterial
Edelstahl
Add a Title

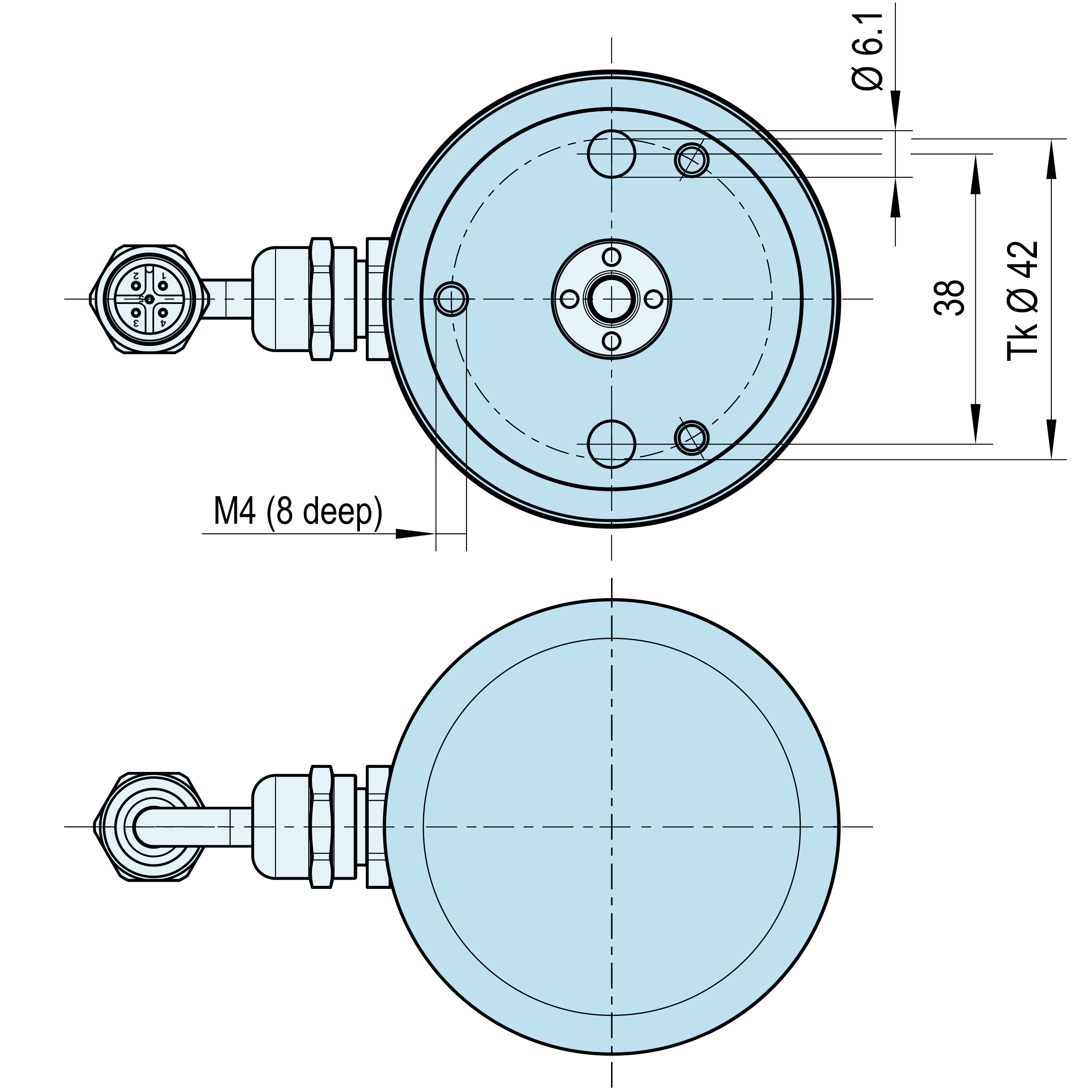

Befestigung
Klammerbefestigung / Gewindebohrungen
Add a Title
Add a Title
Add a Title
Elektrische Eigenschaften
Signalausgang
CAN-Bus, einkanalig
Add a Title
Anschlussart
M12-Stecker / optional Kabel
Add a Title
Speisung
6 –35 V DC
Add a Title
Stromaufnahme
<50 mA
Add a Title
Protokoll
CANopen, CANopen-safety
Add a Title
Add a Title
Add a Title
Umwelt & Robustheit
Schutzart
IP67
Add a Title
Schock
25 g, 11 ms
Add a Title
Vibration
4 g Sinus, 5–100 Hz
Add a Title
Temperaturbereich
–30 °C bis +70 °C
Add a Title
Temperaturkoeffizient
0,1° / 10 K
Add a Title
EMV
ISO 13766-1/-2, EN 61000-6-2/-4
Add a Title
Add a Title
Add a Title
Funktionale Sicherheit & Zulassungen
Sicherheit / Zulassung
Besonderheiten: PLd- oder SIL2-konform
Add a Title
DB FS-G-II-i EN
Datenblatt | EN
TEST
TEST
Add a Title
Add a Title
empfohlene
Anwendungsbereiche
Schiff
Schiene
Baumaschine
Logistik
Medizin
Industrie
Seilzugmechaniken
Geberintegration & Signaltechnik
Add a Title
Add a Title
Add a Title
Geberaufnahme mit Kupplung
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Individuell konfigurierbar
Optionen & Zubehör
Die hier aufgeführten Optionen zeigen nur einen Auszug der vielfältigen Konfigurationsmöglichkeiten. FSG entwickelt seit Jahrzehnten kundenspezifische Sensorlösungen für unterschiedlichste Anwendungen. Wenn Sie eine spezielle Anforderung haben oder die gewünschte Option nicht finden, sprechen Sie uns gerne an – gemeinsam realisieren wir die optimale Lösung für Ihre Anwendung.
