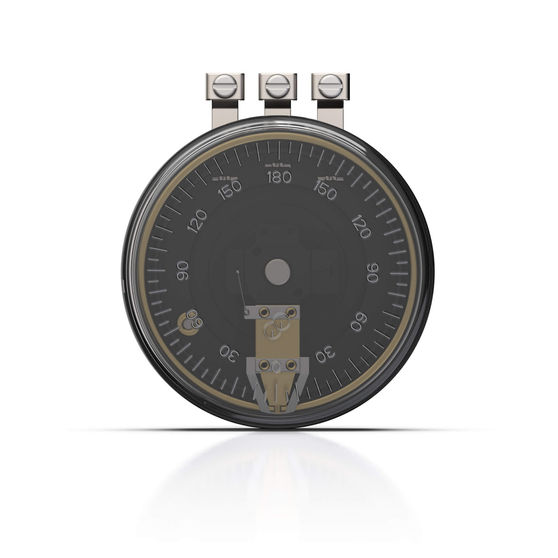

PW70d
Präzisions-Potentiometer mit Drahtwicklung
Das Präzisions-Potentiometer der Baureihe PW70 ist mit einer hochauflösenden Drahtbewicklung versehen. Der Winkel- und Widerstandswert kann anwenderseitig beliebig vorgegeben und auf Anfrage auch durch zusätzliche Kurzschlussstrecken und Anzapfungen ergänzt werden.
Kompakte FSG-Bauform
Widerstandswert und Winkelbereich beliebig festlegbar
Mit max. 6 Schaltern lieferbar
Technische
Eigenschaften
Widerstandselement:
Ring
Durchmesser:
70 mm
Aktivwinkel:
max. 360°
Mehrfachausführung:
sechsfach
Add a Title
Add a Title
Mechanik
Bauform
FSG-Bauform
Add a Title
Gehäusematerial
Duroplast, Kunststoff
Add a Title
Durchmesser
70 mm
Add a Title
Schutzart
IP30
Add a Title
Wellendurchmesser
6 mm
Add a Title
Lagerung
Nadellager
Add a Title
Drehmoment
0,5 Ncm
Add a Title
Aktivwinkel
max. 360°
Add a Title
Verstellgeschwindigkeit
max. 360 U/min
Add a Title
Mehrfachausführung
sechsfach
Add a Title
Schleifer durchdrehend
ja
Add a Title
Add a Title
Add a Title
Elektrik
Widerstandselement
Ring
Add a Title
Widerstandswerte
bis 50 kΩ
Add a Title
Widerstandstoleranz
2 %
Add a Title
Linearität
±0,15 %
Add a Title
Auflösung
max. 3621 Windungen
Add a Title
Belastbarkeit
6 W
Add a Title
Temperaturkoeffizient
0,0017 % / °C
Add a Title
Add a Title
Add a Title
Umgebung & Anschluss
Temperaturbereich
'-30 °C bis +80 °C
Add a Title
Anschluss
Schraub- / Lötanschluss
Add a Title
Befestigung
2x M4 im Abstand von 50 mm
Add a Title
Vibration
5–200 Hz, 10 g
Add a Title
Schock
50 g, 6 ms
Add a Title
Lebensdauer
typisch 10 –50 Mio. Zyklen*
Add a Title
Add a Title
Add a Title
Artikelinfo
Artikelstamm-Nr.
1700Z04
Add a Title
DB PW70d EN
Datenblatt | PDF | EN
DB PW70d DE
Datenblatt | PDF | DE
Produktübersicht Potentiometer
Broschüre | PDF | DE
Product Overview Potentiometer
Broschüre | PDF | EN
