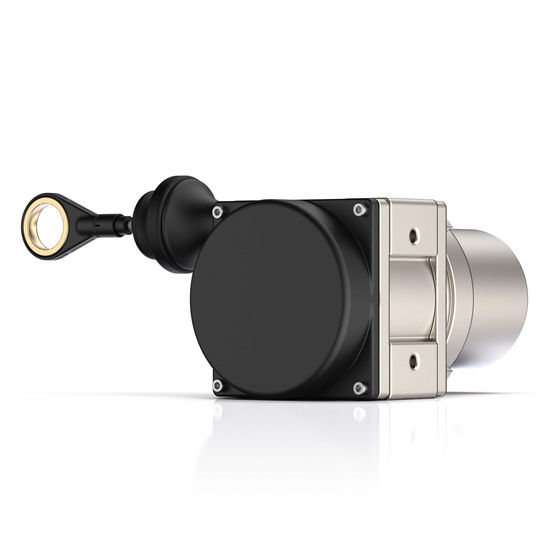

SL02-MH1023-MU-i-GS80-K-F
Der Seilzugsensor SL02-MH1023-MU-i-GS80-K-F aus der Compact-Serie ist für Messlängen bis 2 m ausgelegt und bietet eine analoge 4–20-mA-Signalausgabe. Das robuste, eloxierte Aluminiumgehäuse, die Schutzart IP64 und der zusätzliche Staubschutz durch Faltenbalg mit Stahlspitze machen die Ausführung zu einer kompakten Lösung für präzise Wegmessungen in anspruchsvolleren Umgebungen.
Preisgünstige Alternative zur SL-Baureihe
In robustem Aluminium-Gehäuse
Zusätzlicher Staubschutz durch Faltenbalg mit Stahlspitze
Technische
Eigenschaften
Messlänge:
2 Meter
Bauform:
80 x 80 mm
Signalausgang:
4–20 mA
Serien-Klasse:
Compact
Add a Title
Add a Title
Produktklassifikation
Serien-Klasse
Compact
Add a Title
Add a Title
Add a Title
Messbereich & Mechanik
Bauform
80 x 80 mm
Add a Title
Gehäusematerial
Aluminium, eloxiert
Add a Title
Trommelumfang
200 mm
Add a Title
Messlänge
2 Meter
Add a Title
Messseil
0,55 mm
Add a Title
Messseilmaterial
1.4401
Add a Title
Linearität
±0,10 %
Add a Title
Reproduzierbarkeit
0,10%
Add a Title
Hysterese
0,05 %
Add a Title
Abzugsgeschwindigkeit
8 m/s
Add a Title
Beschleunigung
10 m/s²
Add a Title
Federrückzugkraft
5–15 N
Add a Title
Lebensdauer
bis zu 1 Mio. Lastwechselzyklen
Add a Title
Temperaturbereich Mechanik
–30° C bis +70° C
Add a Title
Gehäuseschutzart
IP64
Add a Title
Gesamtgewicht
1,0 kg
Add a Title
Gewicht mit Drehgeber
1,3 kg
Add a Title
A-Maß
35 mm
Add a Title
B-Maß
58 mm
Add a Title
Add a Title
Add a Title
Drehgeber
Drehgeber
MH1023-MU-i
Add a Title
Encoder-Gehäuselänge
ca. 34 mm
Add a Title
Encoder-Gewicht
300 g
Add a Title
Encoder-Gehäusedurchmesser
60 mm
Add a Title
Encoder-Gehäuseschutzart
IP65
Add a Title
Drehwinkel
max. 360°
Add a Title
Encoder-Anschlussart
Stecker / Kabel
Add a Title
Encoder-Befestigung
3x M4 oderKlammerbefestigung
Add a Title
Encoder-Messsystem
magnetisch, Hallsensor
Add a Title
Genauigkeit typisch
±0,1 %
Add a Title
Auflösung Signalausgabe
Auflösung Signalausgabe
Add a Title
Encoder-Schock
50 g, 6 ms
Add a Title
Encoder-Vibration
4 g Sinus, 5–100 Hz
Add a Title
Add a Title
Add a Title
Elektrische Eigenschaften
Encoder-Schnittstelle
analog
Add a Title
Signalausgang
4–20 mA
Add a Title
Temperaturbereich Drehgeber
-30 °C bis +70 °C
Add a Title
Temperaturkoeffizient
0,1° / 10 K
Add a Title
Speisung
18–33 V DC
Add a Title
Protokoll
max. 600 Ω
Add a Title
DB FS-G-II-i EN
Datenblatt | EN
