MH-II-MU-GS100
Robuster Gelenkwinkelgeber in Flachbauweise
Der MH-II-MU-GS100 ist ein flach gebauter Drehgeber zur Erfassung von Gelenkwinkeln. Sein redundantes Hall-Messsystem stellt zwei gegenläufige 4–20-mA-Signale bereit. Das verzinkte und lackierte Stahlgehäuse mit 100 mm Durchmesser kombiniert eine robuste mechanische Ausführung mit den Schutzarten IP68 und IP69K. Die Bauform eignet sich für Winkelmessaufgaben, bei denen ein widerstandsfähiges Gehäuse gefragt ist.
Flache Bauform für die Gelenkwinkelmessung
Redundantes Messsystem mit zwei 4–20-mA-Ausgängen
Verzinktes, lackiertes Stahlgeh äuse mit IP68 und IP69K
Technische
Eigenschaften
Singleturn/Multiturn:
Singleturn
Maximale Umdrehungen:
max. 1
Signalausgang:
2x 4–20 mA
Gehäusedurchmesser:
100 mm
Add a Title
Add a Title
Messsystem & Funktion
Singleturn/Multiturn
Singleturn
Add a Title
Messsystem
magnetisch, Hallsensor
Add a Title
Ausführung
redundant
Add a Title
Maximaler Drehwinkel
max. 360°
Add a Title
Maximale Umdrehungen
max. 1
Add a Title
Genauigkeit typisch
<±0,15°
Add a Title
Auflösung
14 bit
Add a Title
Add a Title
Add a Title

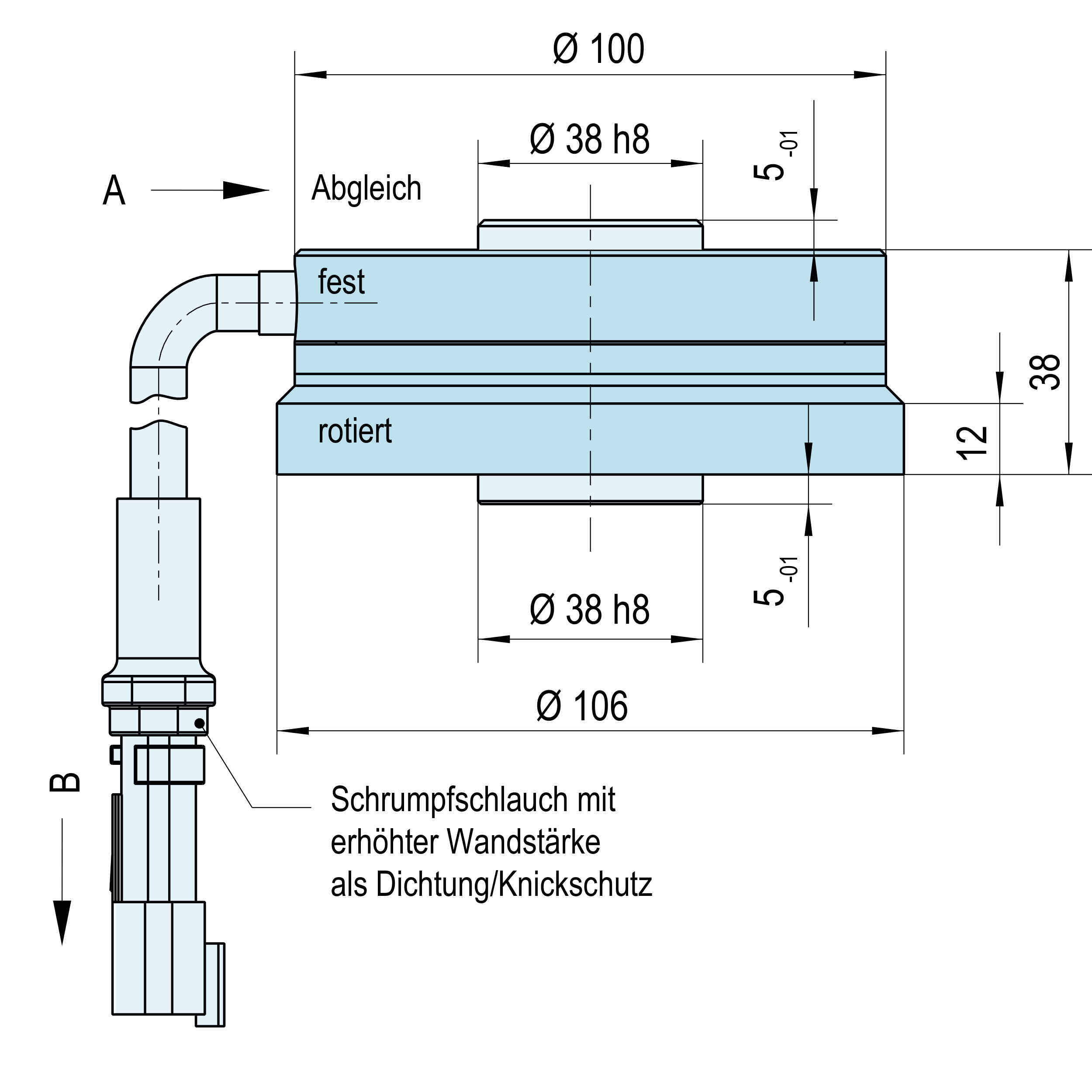

Mechanik & Gehäuse
Gehäuse
Sondergröße
Add a Title
Gehäusedurchmesser
100 mm
Add a Title
Gehäusematerial
Stahl, verzinkt, lackiert
Add a Title
Gehäuselänge
ca. 38 mm
Add a Title
Gewicht
2000 g
Add a Title
Wellendurchmesser
ohne Welle
Add a Title
Wellenlagerung
Kugellager
Add a Title
Wellenmaterial
ohne Welle
Add a Title

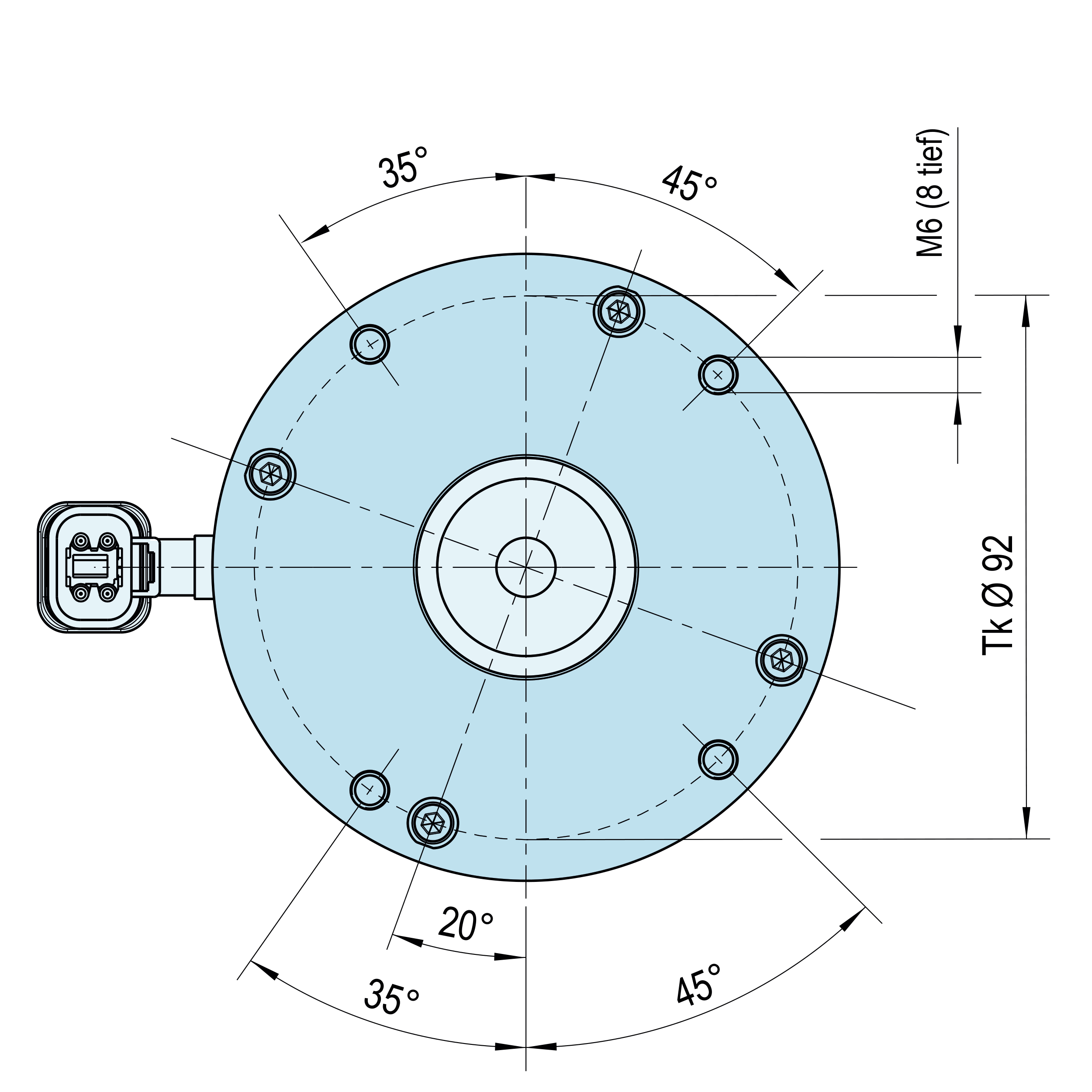

Befestigung
4x M6 auf TK 80 mm
Add a Title
Add a Title
Add a Title
Elektrische Eigenschaften
Signalausgang
2x 4–20 mA
Add a Title
Anschlussart
Kabel
Add a Title
Speisung
2x 18–36 V DC
Add a Title
Stromaufnahme
<70 mA
Add a Title
Bürde
600 Ω
Add a Title
Add a Title
Add a Title
Umwelt & Robustheit
Schutzart
IP69K, IP68
Add a Title
Schock
50 g, 6 ms
Add a Title
Vibration
4 g Sinus, 5–100 Hz
Add a Title
Temperaturbereich
–40 °C bis +80 °C
Add a Title
Temperaturkoeffizient
0,1° / 10 K
Add a Title
EMV
ISO 13766-1/-2, EN 61000-6-2/-4
Add a Title
Add a Title
Add a Title
Funktionale Sicherheit & Zulassungen
Sicherheit / Zulassung
Besonderheiten: SIL/PL konform
Add a Title
DB FS-G-II-i EN
Datenblatt | EN
TEST
TEST
Add a Title
Add a Title
empfohlene
Anwendungsbereiche
Schiff
Schiene
Baumaschine
Logistik
Medizin
Industrie
Seilzugmechaniken
