MH670-MU-i
Programmierbarer Winkelgeber in 2-Leitertechnik
Der MH670-MU-i ist ein robuster magnetischer Singleturn-Drehgeber für Winkelmessungen von 0° bis 360°. Sein 4–20-mA-Ausgang arbeitet in 2-Leitertechnik und lässt sich über die 0%- und 100%-Taste anwenderseitig programmieren. So kann das Ausgangssignal an den gewünschten Messbereich angepasst werden. Das eloxierte Aluminiumgehäuse mit 70 mm Durchmesser bietet Schutzart IP65.
Winkelmessung von 0° bis 360°
4–20-mA-Stromausgang in 2-Leitertechnik
Signalprogrammierung über 0%- und 100%-Taste
Technische
Eigenschaften
Singleturn/Multiturn:
Singleturn
Maximale Umdrehungen:
max. 1
Signalausgang:
4–20 mA, 2-Leitertechnik
Gehäusedurchmesser:
70 mm
Add a Title
Add a Title
Messsystem & Funktion
Singleturn/Multiturn
Singleturn
Add a Title
Messsystem
magnetisch, Hallsensor
Add a Title
Ausführung
einfach
Add a Title
Maximaler Drehwinkel
max. 360°
Add a Title
Maximale Umdrehungen
max. 1
Add a Title
Genauigkeit typisch
<±0,3°
Add a Title
Auflösung
12 bit
Add a Title
Add a Title
Add a Title

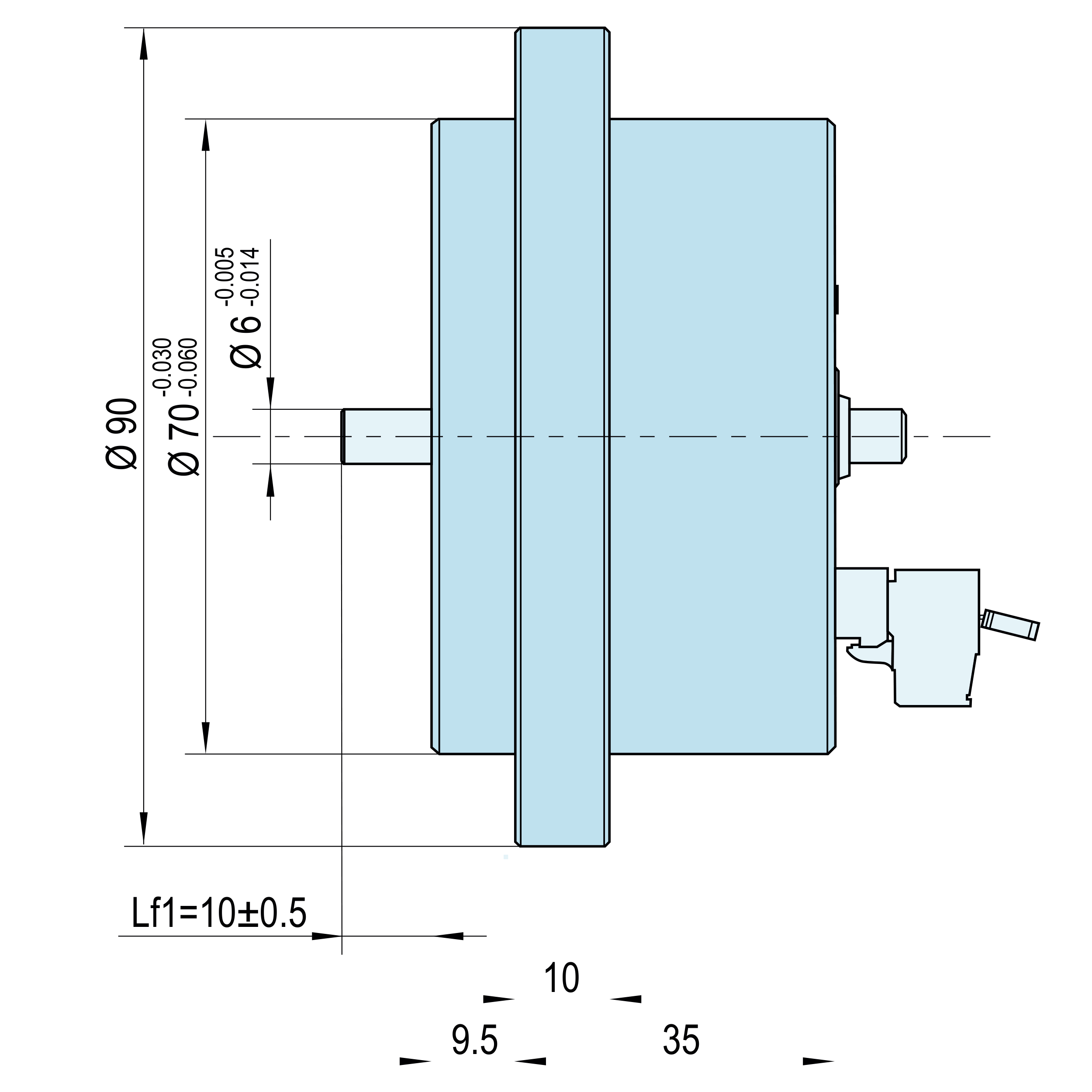

Mechanik & Gehäuse
Gehäuse
Sondergröße
Add a Title
Gehäusedurchmesser
70 mm
Add a Title
Gehäusematerial
Alu, eloxiert
Add a Title
Gehäuselänge
ca. 45 mm
Add a Title
Gewicht
450 g
Add a Title
Wellendurchmesser
6 mm
Add a Title
Wellenlagerung
Kugellager
Add a Title
Wellenmaterial
Edelstahl
Add a Title

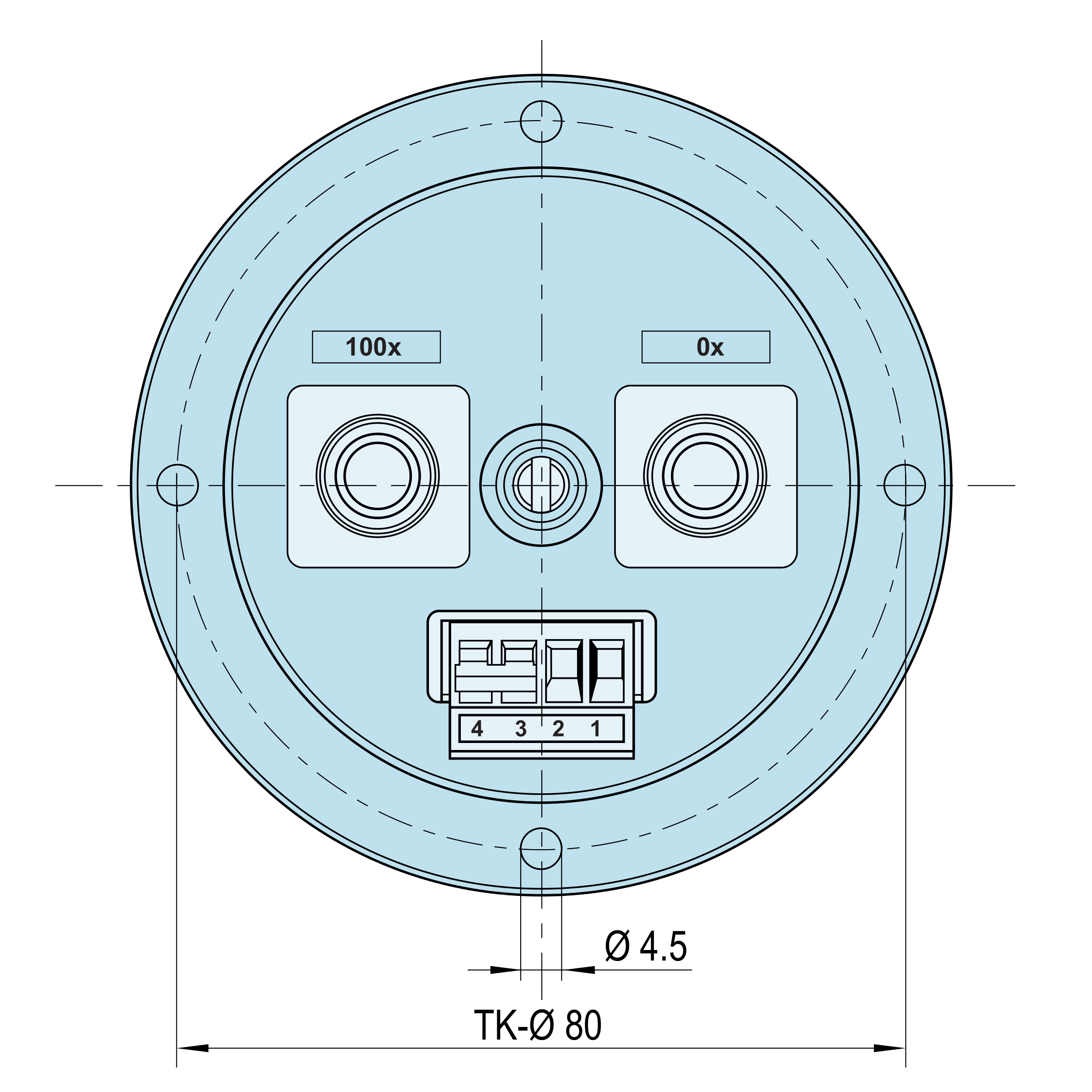

Befestigung
4 Bohrungen 4,5 mm auf TK 80 mm
Add a Title
Add a Title
Add a Title
Elektrische Eigenschaften
Signalausgang
4–20 mA, 2-Leitertechnik
Add a Title
Anschlussart
Steckerleiste
Add a Title
Speisung
18–33 V DC
Add a Title
Stromaufnahme
4–20 mA
Add a Title
Bürde
500 Ω
Add a Title
Add a Title
Add a Title
Umwelt & Robustheit
Schutzart
IP65
Add a Title
Schock
50 g, 6 ms
Add a Title
Vibration
10 g Sinus, 5–200 Hz
Add a Title
Temperaturbereich
–25 °C bis +80 °C
Add a Title
Temperaturkoeffizient
0,1 ° / 10 K
Add a Title
EMV
ISO 13766-1/-2, EN 61000-6-2/-4
Add a Title
DB FS-G-II-i EN
Datenblatt | EN
TEST
TEST
Add a Title
Add a Title
empfohlene
Anwendungsbereiche
Schiff
Schiene
Baumaschine
Logistik
Medizin
Industrie
Seilzugmechaniken
Geberintegration & Signaltechnik
Add a Title
Add a Title
Add a Title
Geberaufnahme mit Kupplung
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Individuell konfigurierbar
Optionen & Zubehör
Die hier aufgeführten Optionen zeigen nur einen Auszug der vielfältigen Konfigurationsmöglichkeiten. FSG entwickelt seit Jahrzehnten kundenspezifische Sensorlösungen für unterschiedlichste Anwendungen. Wenn Sie eine spezielle Anforderung haben oder die gewünschte Option nicht finden, sprechen Sie uns gerne an – gemeinsam realisieren wir die optimale Lösung für Ihre Anwendung.
