MH4096-1023-CAN
CANopen-Drehgeber für bis zu 4.096 Umdrehungen
Der MH4096-1023-CAN ist ein robuster Multiturn-Drehgeber für die magnetische Erfassung von Winkelpositionen über bis zu 4.096 Umdrehungen. Das Gerät stellt die Messwerte über CANopen DS406 bereit und besitzt ein Aluminiumgehäuse mit 60 mm Durchmesser in Schutzart IP65. Die digitale Schnittstelle ermöglicht die Einbindung der Positionswerte in eine CANopen-basierte Steuerung.
Multiturn-Erfassung über bis zu 4.096 Umdrehungen
Signalausgabe über CANopen DS406
Robustes 60-mm-Aluminiumgehäuse mit IP65
Technische
Eigenschaften
Singleturn/Multiturn:
Multiturn
Maximale Umdrehungen:
max. 4096
Signalausgang:
CAN-Bus
Gehäusedurchmesser:
60 mm
Add a Title
Add a Title
Messsystem & Funktion
Singleturn/Multiturn
Multiturn
Add a Title
Messsystem
magnetisch, Hallsensor
Add a Title
Ausführung
einfach
Add a Title
Maximaler Drehwinkel
max. 360°
Add a Title
Maximale Umdrehungen
max. 4096
Add a Title
Genauigkeit typisch
±0,1 %
Add a Title
Auflösung
12 bit, 14 bit
Add a Title
Add a Title
Add a Title

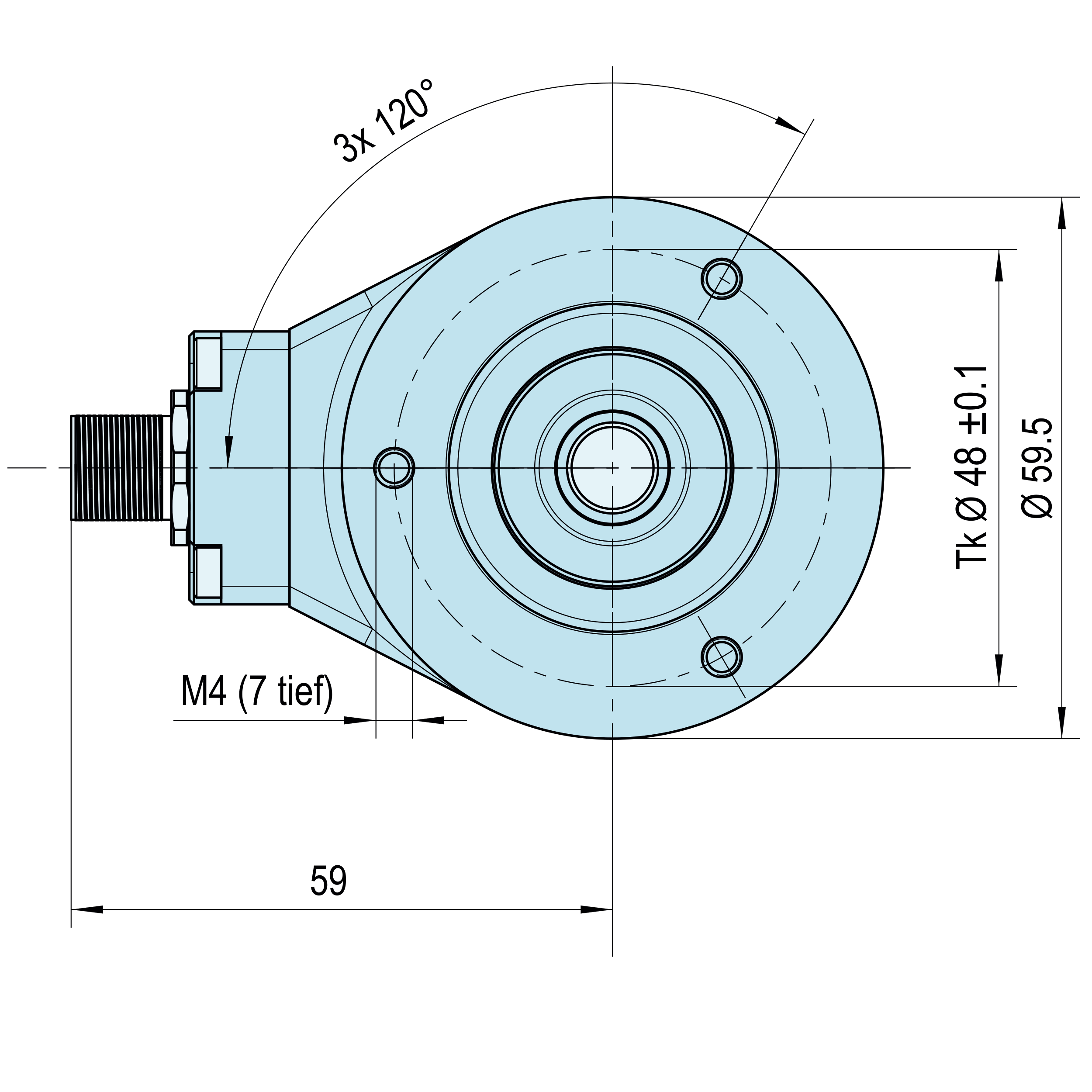

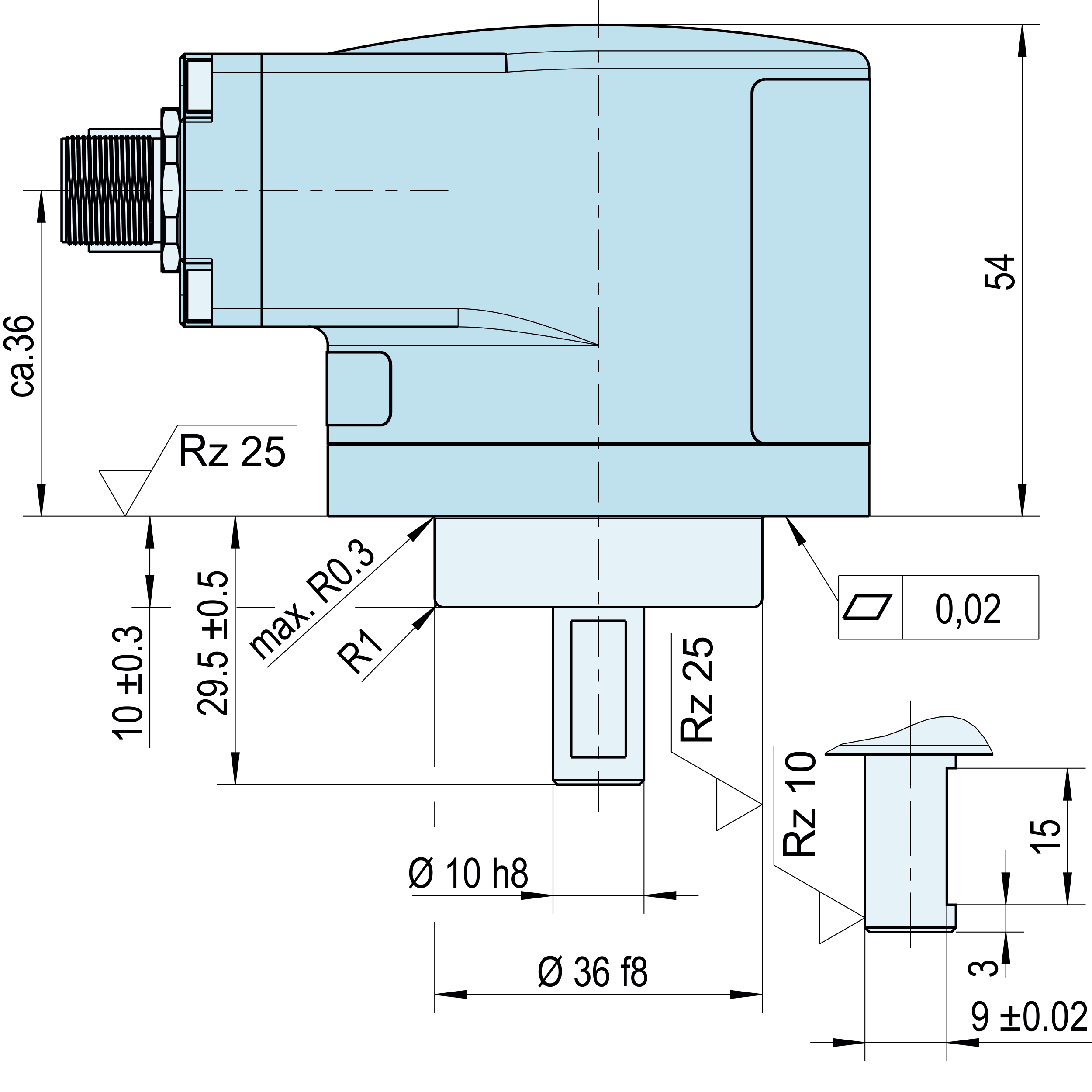

Mechanik & Gehäuse
Gehäuse
Synchrogröße 23
Add a Title
Gehäusedurchmesser
60 mm
Add a Title
Gehäusematerial
Alu
Add a Title
Gehäuselänge
ca. 67 mm
Add a Title
Gewicht
400 g
Add a Title
Wellendurchmesser
10 mm
Add a Title
Wellenlagerung
Doppelkugellager
Add a Title
Wellenmaterial
Edelstahl
Add a Title
Befestigung
3x M4
Add a Title
Add a Title
Add a Title
Elektrische Eigenschaften
Signalausgang
CAN-Bus
Add a Title
Anschlussart
2x M12-Stecker / CANin/CANout
Add a Title
Speisung
9–34 V DC
Add a Title
Stromaufnahme
<80 mA
Add a Title
Protokoll
CANopen, DS406
Add a Title
Add a Title
Add a Title
Umwelt & Robustheit
Schutzart
IP65
Add a Title
Schock
50 g, 6 ms
Add a Title
Vibration
4 g Sinus, 5–100 Hz
Add a Title
Temperaturbereich
–30 °C bis +70 °C
Add a Title
Temperaturkoeffizient
0,1° / 10 K
Add a Title
EMV
ISO 13766-1/-2, EN 61000-6-2/-4
Add a Title
DB FS-G-II-i EN
Datenblatt | EN
TEST
TEST
Add a Title
Add a Title
empfohlene
Anwendungsbereiche
Agrar
Schiene
Baumaschine
Logistik
Mining
Industrie
Seilzugmechaniken
