MH64-1023-MU-i
Robuster Multiturn-Drehgeber mit Stromausgang
Der MH64-1023-MU-i ist ein robuster Multiturn-Drehgeber für die magnetische Erfassung von Winkelpositionen über bis zu 64 Umdrehungen. Das Gerät stellt die Messwerte über 4–20 mA bereit und besitzt ein Aluminiumgehäuse mit 60 mm Durchmesser in Schutzart IP65. Die rückseitige Folientastatur erlaubt die Anpassung des analogen Ausgangssignals an den gewünschten Messbereich.
Multiturn-Erfassung über bis zu 64 Umdrehungen
Signalausgabe über 4–20 mA
Robustes 60-mm-Aluminiumgehäuse mit IP65
Technische
Eigenschaften
Singleturn/Multiturn:
Multiturn
Maximale Umdrehungen:
max. 64
Signalausgang:
4–20 mA
Gehäusedurchmesser:
60 mm
Add a Title
Add a Title
Messsystem & Funktion
Singleturn/Multiturn
Multiturn
Add a Title
Messsystem
magnetisch, Hallsensor
Add a Title
Ausführung
einfach
Add a Title
Maximaler Drehwinkel
max. 360°
Add a Title
Maximale Umdrehungen
max. 64
Add a Title
Genauigkeit typisch
±0,1 %
Add a Title
Auflösung
14 bit / 360°
Add a Title
Add a Title
Add a Title

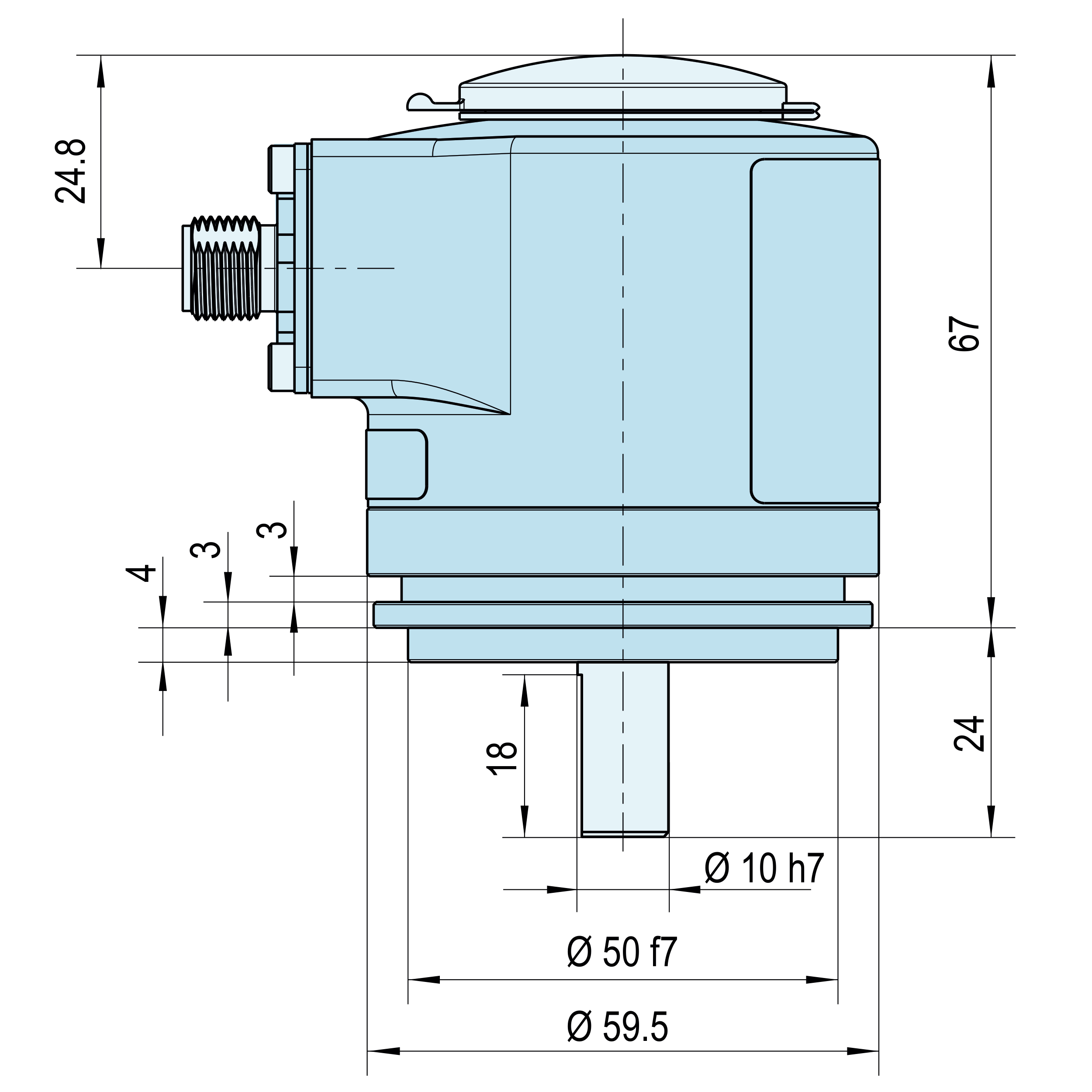

Mechanik & Gehäuse
Gehäuse
Synchrogröße 23
Add a Title
Gehäusedurchmesser
60 mm
Add a Title
Gehäusematerial
Alu / optional Edelstahl
Add a Title
Gehäuselänge
ca. 67 mm
Add a Title
Gewicht
400 g
Add a Title
Wellendurchmesser
10 mm (optional 6 mm)
Add a Title
Wellenlagerung
Doppelkugellager
Add a Title
Wellenmaterial
Edelstahl
Add a Title

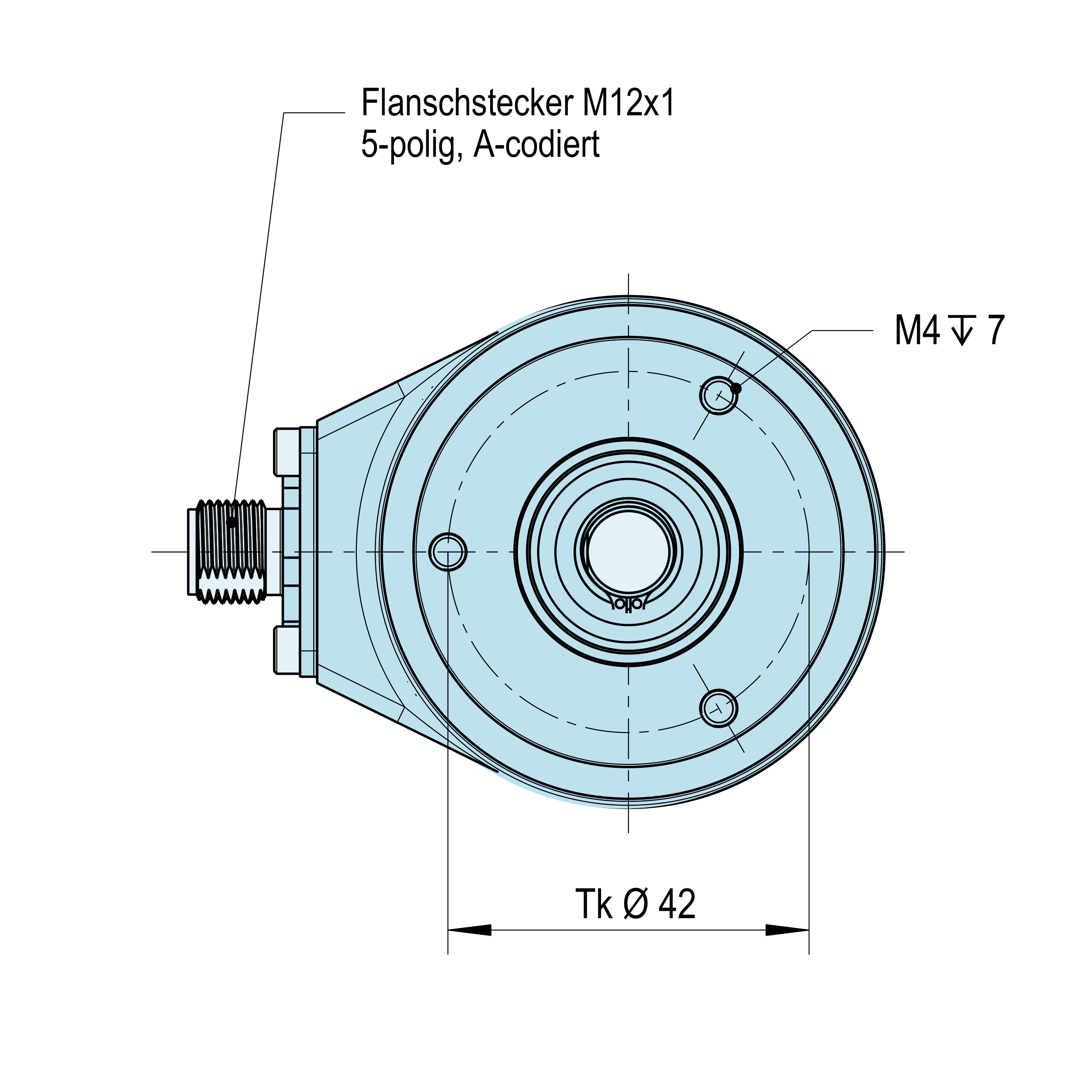

Befestigung
3x M4 oder Klammerbefestigung
Add a Title
Add a Title
Add a Title
Elektrische Eigenschaften
Signalausgang
4–20 mA
Add a Title
Anschlussart
Stecker / Kabel
Add a Title
Speisung
18–33 V DC
Add a Title
Stromaufnahme
<80 mA
Add a Title
Bürde
max. 600 Ω
Add a Title
Add a Title
Add a Title
Umwelt & Robustheit
Schutzart
IP65
Add a Title
Schock
50 g, 6 ms
Add a Title
Vibration
4 g Sinus, 5–100 Hz
Add a Title
Temperaturbereich
–30 °C bis +70 °C
Add a Title
Temperaturkoeffizient
0,1° / 10 K
Add a Title
EMV
ISO 13766-1/-2, EN 61000-6-2/-4
Add a Title
DB FS-G-II-i EN
Datenblatt | EN
TEST
TEST
Add a Title
Add a Title
empfohlene
Anwendungsbereiche
Agrar
Schiene
Baumaschine
Logistik
Mining
Industrie
Seilzugmechaniken
Geberintegration & Signaltechnik
Add a Title
Add a Title
Add a Title
Geberaufnahme mit Kupplung
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Individuell konfigurierbar
Optionen & Zubehör
Die hier aufgeführten Optionen zeigen nur einen Auszug der vielfältigen Konfigurationsmöglichkeiten. FSG entwickelt seit Jahrzehnten kundenspezifische Sensorlösungen für unterschiedlichste Anwendungen. Wenn Sie eine spezielle Anforderung haben oder die gewünschte Option nicht finden, sprechen Sie uns gerne an – gemeinsam realisieren wir die optimale Lösung für Ihre Anwendung.
