MH8-II-MU-i-GS63
Sicherheits-Drehgeber im robusten Edelstahlgehäuse
Der MH8-II-MU-i-GS63 erfasst mit seinem redundanten magnetischen Messsystem bis zu acht Umdrehungen beziehungsweise 2.880°. Die Multiturn-Ausführung gibt die Position über einen 4–20-mA-Ausgang in 2-Leitertechnik aus. Ein Edelstahlgehäuse mit 63 mm Durchmesser und Schutzart IP67 unterstützt den Einsatz unter anspruchsvollen Umgebungsbedingungen. Das Gerät verfügt über eine SIL2-Zertifizierung und eine IECEx-Zulassung.
Multiturn-Messbereich bis acht Umdrehungen
4–20-mA-Ausgang in 2-Leitertechnik
Edelstahlgehäuse mit Schutzart IP67
Technische
Eigenschaften
Singleturn/Multiturn:
Multiturn
Maximale Umdrehungen:
max. 8
Signalausgang:
4–20 mA, 2-Leitertechnik
Gehäusedurchmesser:
63 mm
Add a Title
Add a Title
Messsystem & Funktion
Singleturn/Multiturn
Multiturn
Add a Title
Messsystem
magnetisch, Hallsensor
Add a Title
Ausführung
redundant
Add a Title
Maximaler Drehwinkel
max. 2880°
Add a Title
Maximale Umdrehungen
max. 8
Add a Title
Genauigkeit typisch
<±3°
Add a Title
Auflösung
14 bit
Add a Title
Add a Title
Add a Title
Mechanik & Gehäuse
Gehäuse
Sondergröße
Add a Title

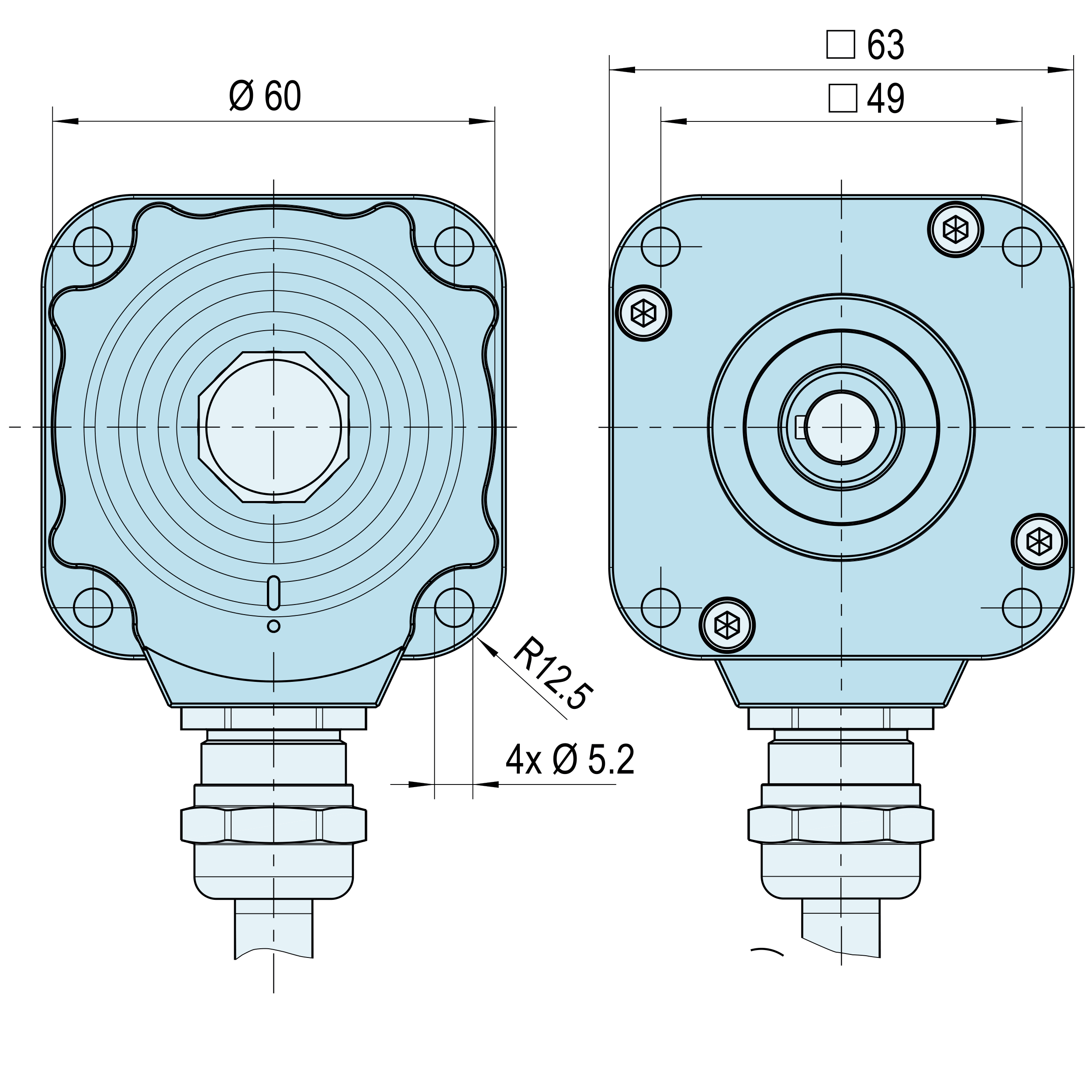

Gehäusedurchmesser
63 mm
Add a Title
Gehäusematerial
Edelstahl
Add a Title

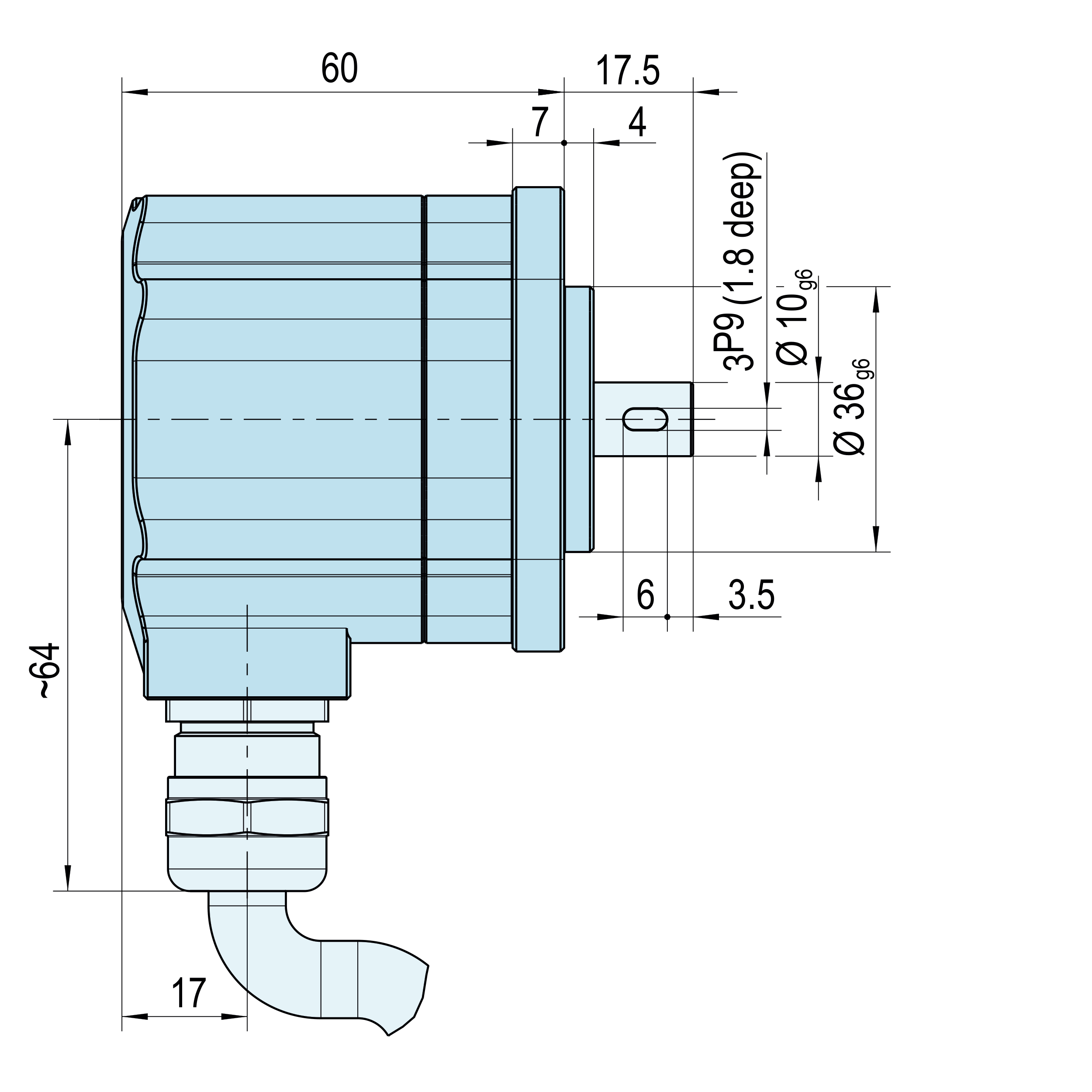

Gehäuselänge
ca. 60 mm
Add a Title
Gewicht
1200 g
Add a Title
Wellendurchmesser
10 mm
Add a Title
Wellenlagerung
Kugellager
Add a Title
Wellenmaterial
Edelstahl
Add a Title
Befestigung
4x Bohrung, Ø 5,2 mm
Add a Title
Add a Title
Add a Title
Elektrische Eigenschaften
Signalausgang
4–20 mA, 2-Leitertechnik
Add a Title
Anschlussart
Kabel
Add a Title
Speisung
9–33 V DC
Add a Title
Stromaufnahme
4–20 mA
Add a Title
Bürde
500 Ω
Add a Title
Add a Title
Add a Title
Umwelt & Robustheit
Schutzart
IP67
Add a Title
Schock
25 g, 6 ms
Add a Title
Vibration
2 g Sinus, 5–150 Hz
Add a Title
Temperaturbereich
–20 °C bis +60 °C
Add a Title
Temperaturkoeffizient
> 0,1° / 10K
Add a Title
EMV
ISO 13766-1/-2, EN 61000-6-2/-4
Add a Title
Add a Title
Add a Title
Funktionale Sicherheit & Zulassungen
Sicherheit / Zulassung
Besonderheiten: IECEx-Zulassung: IECEx ZLM 14.0005 X / Atex-Zulassung: ZELM 14 ATEX 0522 X
Add a Title
DB FS-G-II-i EN
Datenblatt | EN
TEST
TEST
Add a Title
Add a Title
empfohlene
Anwendungsbereiche
Schiff
Offshore
Baumaschine
Logistik
Energie
Industrie
Seilzugmechaniken
Geberintegration & Signaltechnik
Add a Title
Add a Title
Add a Title
Geberaufnahme mit Kupplung
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Add a Title
Individuell konfigurierbar
Optionen & Zubehör
Die hier aufgeführten Optionen zeigen nur einen Auszug der vielfältigen Konfigurationsmöglichkeiten. FSG entwickelt seit Jahrzehnten kundenspezifische Sensorlösungen für unterschiedlichste Anwendungen. Wenn Sie eine spezielle Anforderung haben oder die gewünschte Option nicht finden, sprechen Sie uns gerne an – gemeinsam realisieren wir die optimale Lösung für Ihre Anwendung.
