AUSFÜHRUNGEN
Sollten Sie kein passendes Produkt finden, können Sie Ihre Suche mit Hilfe des Seilzugsensor-Finders vertiefen, oder uns kontaktieren.
Gerne senden wir Ihnen weitere Produkt-Informationen zu. Oder kalkulieren Ihnen ein individuelles Angebot.
Nicht das Richtige gefunden?
SEILZUGSENSOR ALTERNATIVEN
Die folgenden Seilzugsensoren könnten Sie auch interessieren.
HART-COAT®
Oberflächenveredelung
HART-COAT® ist ein Beschichtungsverfahren zur funktionellen Veredelung von Aluminium und bewirkt einen hervorragenden Schutz gegen Verschleiß und Korrosion.
Seil-Beschaffenheit
Kunststoffummantelung
Das kunststoffummantelte Edelstahlseil weist eine sehr glatte Oberfläche auf und ist somit besonders schmutzabweisend.
Ablauföffnungen
Definierter Wasseraustritt
Wenn die Einbaulage zu Wassereintritt führt, muss sicher gestellt werden, dass es wieder abfließen kann, damit keine Korrosion entstehen kann.
ATEX / IECEx
Maximale Funktionssicherheit in explosionsgefährdeter Umgebung
ATEX und IECEx Zertifizierung erfüllt alle relevanten Anforderung in der Öl- und Gasindustrie
ATEX ist ein weit verbreitetes Synonym für die ATEX-Leitlinien der Europäischen Union
IECEx ist ein internationales Verfahren zur Zertifizierung von elektrischen Geräten, die in Gefahrenbereichen eingesetzt werden (Ex-Geräte)
Seewasserschutzlackierung
Langlebige Einsatzbereitschaft in salzwasserhaltiger Umgebung
zusätzliche Schutzlackierung sind besonders wichtig, sobald die Geräte ständiger Belastung durch Salzwasser ausgesetzt sind
bietet somit einen umfassenden Korrosionsschutz
zusätzlich wird das Gerät vor Kratzern und Staub geschützt
veringert die Instandhaltungszyklen
weitere Optionen
Produktansicht
10 Meter
Messlänge
Kunststoff, Noryl
Gehäusematerial
1900 g
Gewicht
IP 50
Gehäuseschutzart
1.4401
Messteilmaterial
555 mm
Trommelumfang
9–12 N
Federrückzugskraft
36,5 mm
Drehwinkel max.
4 m/s
Abzugsgeschwindigkeit
0,55 mm
Messteil
36,5 mm
Umdrehungen max.
8 m/s²
Beschleunigung
0,01%
Reproduzierbarkeit
0,05%
Hysterese
– 30° C bis +70° C
Temperaturbereich
bis zu 1 Mio. Lastwechselzyklen
Lebensdauer
± 0,01 %
Linearität
5956Z02
Artikel-Stamm-Nummer
Gewicht
-
Maß - A
Maß - B
Trommelumfang
555 mm
225 mm
130 mm
GEHÄUSMASS
190 x 190 mm
Maßangaben
Die Bauform ist je nach Ausführung abhängig von der Messlänge und wird mit Maß A und B definiert.
Seiten-Ansicht links
Ansicht Rückseite
Front-Ansicht
Produktansichten
Mechanische Daten
Zulassung
_edited_edited.png)
SEILZUGSENSOREN

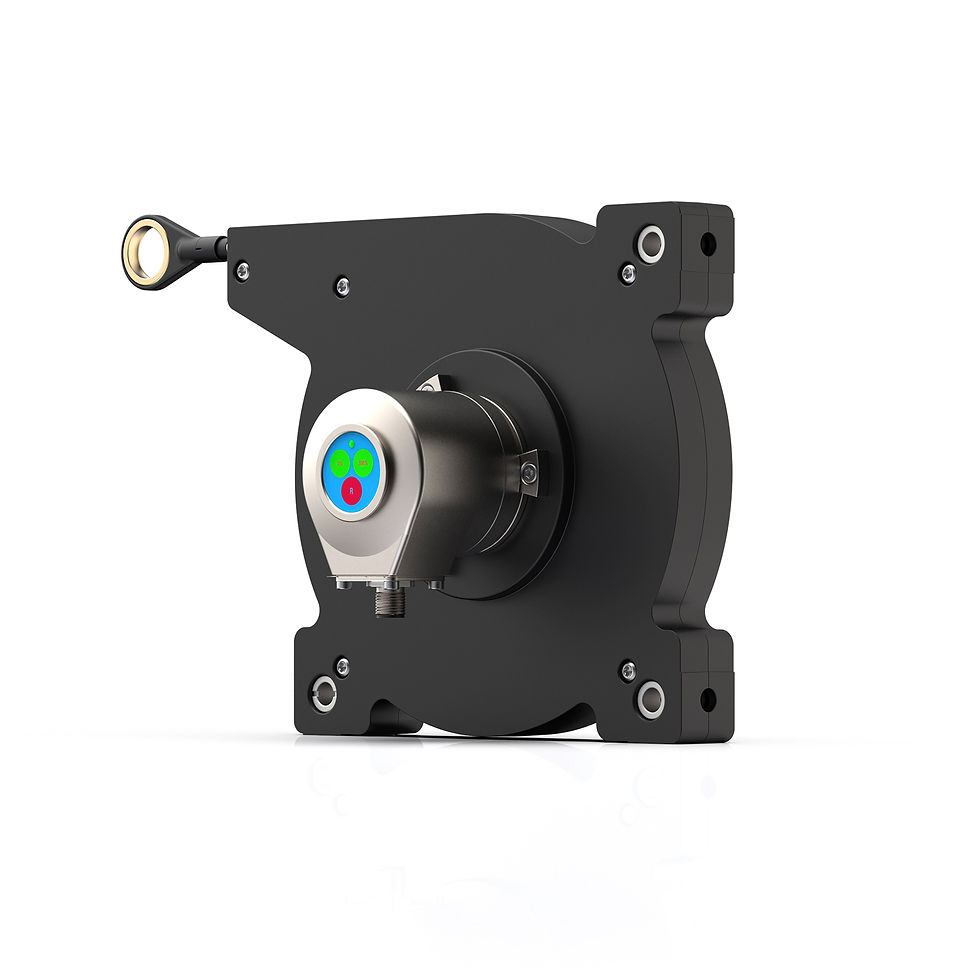

SL0010-MH64-1023-MU-i-GS190
Gewichtsarmer Seilzugsensor der Basic Serie mit einer Messlänge bis zu 10 m und analogem Signalausgang
Low-Cost-Ausführung
Gewichtsarme und flache Bauform
Trommellagerung durch Geberwelle
Kupplungsfreier Anbau der Drehgeber
Kunststoffummantelte Messseile
EMPFOHLEN FÜR FOLGENDE
ANWENDUNGSBEREICHE
BASIC
1 – 10 m
|
Messbereich
SEILZUGSENSOREN
SL0010-MH64-1023-MU-i-GS190
Doppelumlenkrolle
Doppelumlenkrolle für Messobjekte mit Richtungswechsel des Seilabzuges
UMLENKROLLEN
Umlenkrolle
Umlenkrolle für geradlinigen Seilabzug zur Seileinhängung
UMLENKROLLEN
Druckluftvorsatz
Druckluftvorsatz zur Vermeidung von Staub- und Schmutzeintrag
VORSÄTZE
Bürstenvorsatz
Bürstenvorsatz für extrem staubige und verzunderte Umweltverhältnisse
VORSÄTZE
Seilaustritt
Seilaustritt mit faltenbalggeführter Stahlspitze als Eis- und Schmutzabstreifer
VORSÄTZE
Kugelgelenk
Kugelgelenk verhindert das Abknicken des Messseils
SEILEINHÄNGUNGEN
Seilängenhängungen
Seileinhängungen für unterschiedliche Befestigungsmöglichkeiten
SEILEINHÄNGUNGEN
Mit dem umfangreichen Zubehör lässt sich nahezu jede Längenmessaufgabe problemlos lösen. Auch unter schwierigsten Einsatz- und Umweltbedingungen. Messgetriebe mit Aufnahmeflansch sind passend zu allen handelsüblichen Encodersystemen ausführbar.
Gerne beraten wir Sie, über individuelle Möglichkeiten bei unserem Seilzug-Zubehör.
Zubehör
Technische Details
DREHGEBER
SEILZUGSENSOREN-PRODUKTDETAILS
SL0010-MH64-1023-MU-i-GS190
